Raccordi per tubi e guaine elettriche

Raccordo tipo PA RGM

Raccordo dritto con filetto maschio girevole in metallo per guaina corrugata flessibile IP66/IP67/IP68/IP69. Il nuovo raccordo monopezzo maschio, realizzato in Poliammide 6 appositamente modificato, e’ privo di alogeni, autoestinguente e resistente alla maggior parte degli agenti chimici comunemente usati. Il raccordo metallico girevole con filettatura metrica in ottone nichelato permette una facile installazione a sistemi di cablaggi pre-assemblati. Il raccordo e’ progettato per una rotazione occasionale ma non frequente. Grazie alla sua eccellente resistenza ai raggi ultravioletti e’ utilizzabile anche per installazioni all’aperto. Con il suo nuovo sistema di chiusura a 360° e la guarnizione interna, garantisce il massimo grado di protezione IP69 in unione alle guaine corrugate sia a profilo fine sia grosso. Essendo fornito pre-assemblato, pronto all’uso e facilmente apribile tramite un comune cacciavite a taglio disponibile in commercio garantisce un notevole risparmio di tempo in fase di installazione e rimozione.

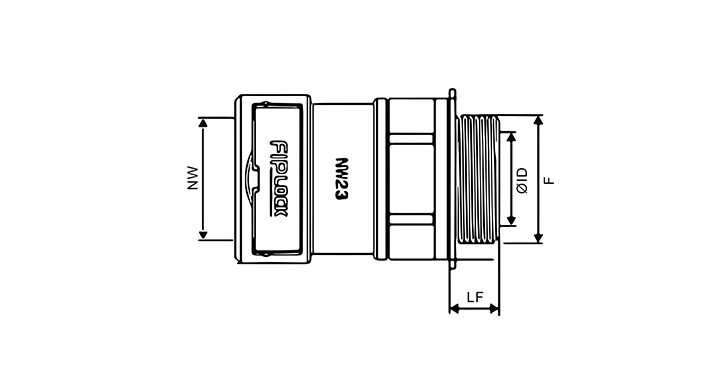

NW – Diametro nominale della guaina
θ ID – Massimo passaggio cavi
F – Tipo di filetto e Size del filetto
Lf – Lunghezza del filetto
Materiale: Poliammide 6 MOD V0 SGA (PA6 MOD V0 SGA)
Color: Nero / Grigio

NW(mm)

NW(mm)

Seleziona filetto (F)

Lf(mm)

Lf(mm)

Codice prodotto

NW(mm)

10

Filetto (F)

Metrico (ISO 965)

Size (F)

M12x1,5

Lf(mm)

10

Codice prodotto

P301012

NW(mm)

10

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

Lf(mm)

10

Codice prodotto

P301016

NW(mm)

12

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

Lf(mm)

10

Codice prodotto

P301216

NW(mm)

12

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

Lf(mm)

10

Codice prodotto

P301220

NW(mm)

17

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

Lf(mm)

10

Codice prodotto

P301720

NW(mm)

17

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

Lf(mm)

11

Codice prodotto

P301725

NW(mm)

23

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

Lf(mm)

11

Codice prodotto

P302325

NW(mm)

23

Filetto (F)

Metrico (ISO 965)

Size (F)

M32x1,5

Lf(mm)

13

Codice prodotto

P302332

NW(mm)

29

Filetto (F)

Metrico (ISO 965)

Size (F)

M32x1,5

Lf(mm)

13

Codice prodotto

P302932

NW(mm)

29

Filetto (F)

Metrico (ISO 965)

Size (F)

M40x1,5

Lf(mm)

13

Codice prodotto

P302940

NW(mm)

36

Filetto (F)

Metrico (ISO 965)

Size (F)

M32x1,5

Lf(mm)

13

Codice prodotto

P303632

NW(mm)

36

Filetto (F)

Metrico (ISO 965)

Size (F)

M40x1,5

Lf(mm)

13

Codice prodotto

P303640

NW(mm)

36

Filetto (F)

Metrico (ISO 965)

Size (F)

M50x1,5

Lf(mm)

14

Codice prodotto

P303650

NW(mm)

48

Filetto (F)

Metrico (ISO 965)

Size (F)

M50x1,5

Lf(mm)

14

Codice prodotto

P304850

NW(mm)

48

Filetto (F)

Metrico (ISO 965)

Size (F)

M63x1,5

Lf(mm)

14

Codice prodotto

P304863

NW(mm)

10

Filetto (F)

PG (DIN 40430)

Size (F)

PG9

Lf(mm)

12

Codice prodotto

P501009

NW(mm)

12

Filetto (F)

PG (DIN 40430)

Size (F)

PG9

Lf(mm)

12

Codice prodotto

P501209

NW(mm)

12

Filetto (F)

PG (DIN 40430)

Size (F)

PG13

Lf(mm)

13

Codice prodotto

P501213

NW(mm)

17

Filetto (F)

PG (DIN 40430)

Size (F)

PG13

Lf(mm)

13

Codice prodotto

P501713

NW(mm)

17

Filetto (F)

PG (DIN 40430)

Size (F)

PG16

Lf(mm)

13

Codice prodotto

P501716

NW(mm)

23

Filetto (F)

PG (DIN 40430)

Size (F)

PG16

Lf(mm)

13

Codice prodotto

P502316

NW(mm)

23

Filetto (F)

PG (DIN 40430)

Size (F)

PG21

Lf(mm)

14

Codice prodotto

P502321

NW(mm)

29

Filetto (F)

PG (DIN 40430)

Size (F)

PG29

Lf(mm)

14

Codice prodotto

P502929

NW(mm)

36

Filetto (F)

PG (DIN 40430)

Size (F)

PG29

Lf(mm)

14

Codice prodotto

P503629

NW(mm)

36

Filetto (F)

PG (DIN 40430)

Size (F)

PG36

Lf(mm)

17

Codice prodotto

P503636

NW(mm)

48

Filetto (F)

PG (DIN 40430)

Size (F)

PG36

Lf(mm)

17

Codice prodotto

P504836

NW(mm)

48

Filetto (F)

PG (DIN 40430)

Size (F)

PG48

Lf(mm)

17

Codice prodotto

P504848

Caratteristiche

Temperatura di esercizio: – 50 °C / + 120 °C
Temperatura (Breve periodo) IS FIP: 150°C (500h), 160°C (100h)
Grado di protezione IP: IP66/IP67/IP68/IP69
Materiale: Poliammide 6 MOD V0 SGA (PA6 MOD V0 SGA)
Color: Nero / Grigio
Norma di riferimento: EN IEC 61386
Resistenza alla trazione: 500 N
Test barra dentata: 7-25 KJ/m2
Privo di alogeni-cadmio: Si
Caratteristica di reazione al fuoco UL94: V0
Caratteristica di reazione UL1696: Autoestinguente
Autoestinguenza FMVSS 302: Autoestinguente
Indice di ossigeno EN ISO 4589-2: >32%
Prova del filo incandescente CEI 60695: 960 °C
Livello di rischio incendio EN 45545-2: HL3 R22, HL3 R23
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Indice di diffusione fiamma ASTM E162 (NFPA 130): Conforme
Densità fumogena ASTM E662 (NFPA 130): Conforme
Tossicità BSS 7239/SMP 800-C: Conforme
Rilascio di calore ASTM E1354 (50 Kw/m2): 19,4 MJ/Kg (8265 BTU/lb)
UV e invecchiamento IS FIP: Eccellente (40 anni)

Controllo qualità

Prove di resistenza a trazione tra guaina e raccordo e di resistenza alla compressione in accordo alla normativa EN IEC 61386.
