Raccordi per tubi e guaine elettriche

Raccordo tipo PA PRSM 90

Raccordo 90° con filetto maschio metallico per guaina corrugata flessibile IP66/IP67/IP68/IP69. Il nuovo raccordo monopezzo 90° maschio, realizzato in Poliammide 6 appositamente modificato e privo di alogeni, e’ autoestinguente e resistente alla maggior parte degli agenti chimici comunemente utilizzati. Grazie alla sua eccellente resistenza ai raggi ultravioletti, puo’ essere anche installato all’aperto. Con il suo nuovo sistema di chiusura a 360° e la guarnizione interna, questo raccordo garantisce il massimo grado di protezione IP 69 in unione alle guaine corrugate sia a profilo fine sia grosso. Il suo anello di tenuta facile da chiudere e riaprire con un cacciavite garantisce un significativo risparmio di tempo in fase di installazione. Disponibile con filettature PG, ISO ed NPT e nei colori nero e grigio.

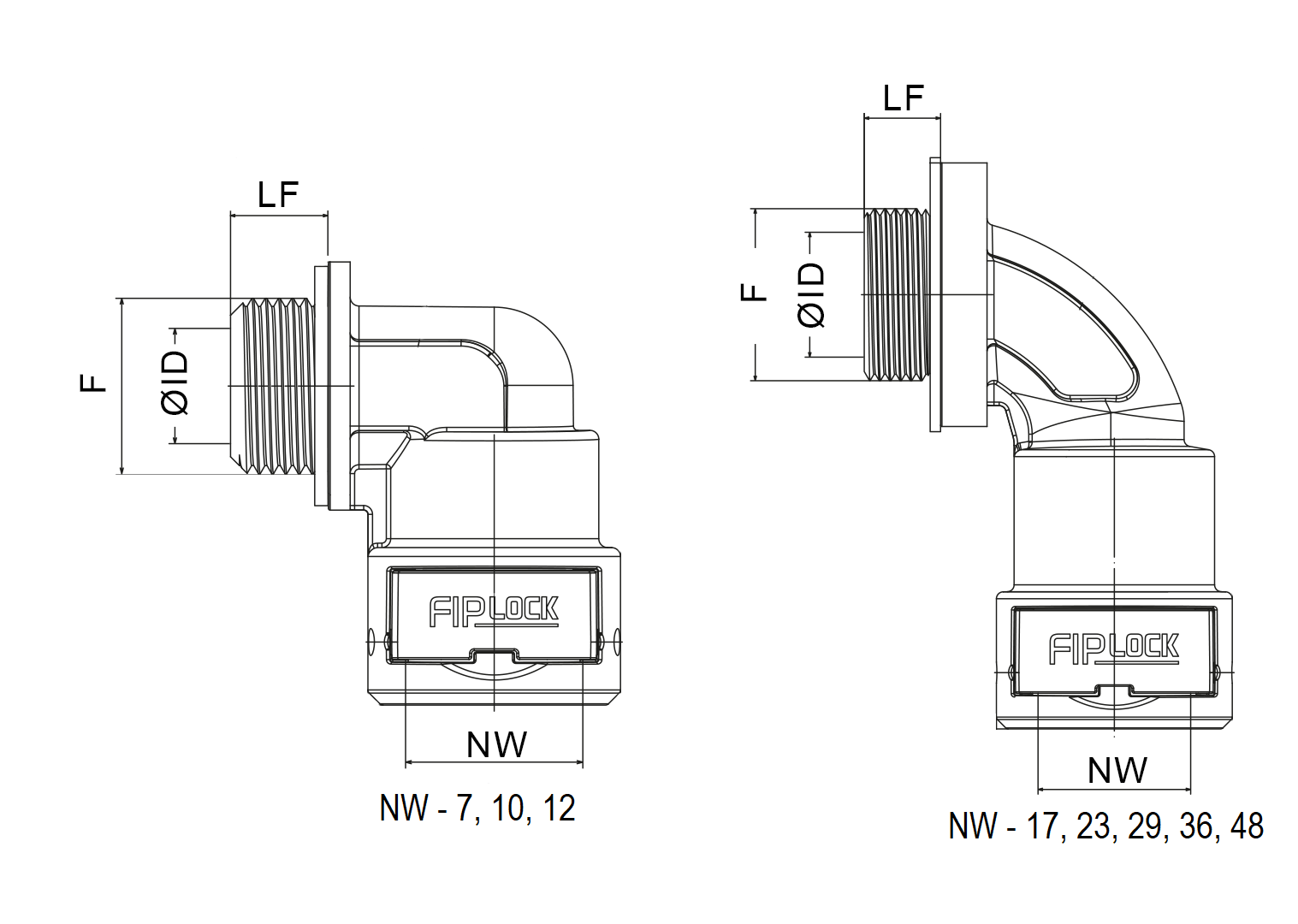

NW – Diametro nominale della guaina
θ ID – Massimo passaggio cavi
F – Tipo di filetto e Size del filetto
Lf – Lunghezza del filetto
Materiale: Poliammide 6 MOD V0 SGA (PA6 MOD V0 SGA)
Color: Nero / Grigio

NW(mm)

NW(mm)

Seleziona filetto (F)

Lf(mm)

Lf(mm)

Codice prodotto

NW(mm)

7

Filetto (F)

Metrico (ISO 965)

Size (F)

M12x1,5

Lf(mm)

11

Codice prodotto

P93512

NW(mm)

10

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

Lf(mm)

11

Codice prodotto

P93516

NW(mm)

12

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

Lf(mm)

11

Codice prodotto

P93520

NW(mm)

23

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

Lf(mm)

12

Codice prodotto

P93525

NW(mm)

29

Filetto (F)

Metrico (ISO 965)

Size (F)

M32x1,5

Lf(mm)

15

Codice prodotto

P93532

NW(mm)

29

Filetto (F)

Metrico (ISO 965)

Size (F)

M40x1,5

Lf(mm)

19

Codice prodotto

P93540

NW(mm)

36

Filetto (F)

Metrico (ISO 965)

Size (F)

M50x1,5

Lf(mm)

19

Codice prodotto

P93550

NW(mm)

48

Filetto (F)

Metrico (ISO 965)

Size (F)

M63x1,5

Lf(mm)

19

Codice prodotto

P93563

NW(mm)

10

Filetto (F)

Metrico (ISO 965)

Size (F)

M12x1,5

Lf(mm)

11

Codice prodotto

P93612

NW(mm)

12

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

Lf(mm)

11

Codice prodotto

P93616

NW(mm)

17

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

Lf(mm)

11

Codice prodotto

P93620

NW(mm)

17

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

Lf(mm)

12

Codice prodotto

P93625

NW(mm)

23

Filetto (F)

Metrico (ISO 965)

Size (F)

M32x1,5

Lf(mm)

15

Codice prodotto

P93632

NW(mm)

36

Filetto (F)

Metrico (ISO 965)

Size (F)

M40x1,5

Lf(mm)

19

Codice prodotto

P93640

NW(mm)

48

Filetto (F)

Metrico (ISO 965)

Size (F)

M50x1,5

Lf(mm)

19

Codice prodotto

P93650

NW(mm)

7

Filetto (F)

PG (DIN 40430)

Size (F)

PG7

Lf(mm)

11

Codice prodotto

P93707

NW(mm)

10

Filetto (F)

PG (DIN 40430)

Size (F)

PG9

Lf(mm)

11

Codice prodotto

P93709

NW(mm)

12

Filetto (F)

PG (DIN 40430)

Size (F)

PG11

Lf(mm)

11

Codice prodotto

P93711

NW(mm)

12

Filetto (F)

PG (DIN 40430)

Size (F)

PG13,5

Lf(mm)

11

Codice prodotto

P93713

NW(mm)

17

Filetto (F)

PG (DIN 40430)

Size (F)

PG16

Lf(mm)

11

Codice prodotto

P93716

NW(mm)

10

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

Lf(mm)

11

Codice prodotto

P93720

NW(mm)

23

Filetto (F)

PG (DIN 40430)

Size (F)

PG21

Lf(mm)

12

Codice prodotto

P93721

NW(mm)

29

Filetto (F)

PG (DIN 40430)

Size (F)

PG29

Lf(mm)

12

Codice prodotto

P93729

NW(mm)

36

Filetto (F)

PG (DIN 40430)

Size (F)

PG36

Lf(mm)

13

Codice prodotto

P93736

NW(mm)

48

Filetto (F)

PG (DIN 40430)

Size (F)

PG48

Lf(mm)

13

Codice prodotto

P93748

NW(mm)

10

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 3/8”

Lf(mm)

10.4

Codice prodotto

P93901

NW(mm)

12

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1/2”

Lf(mm)

13.5

Codice prodotto

P93902

NW(mm)

17

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1/2”

Lf(mm)

13.5

Codice prodotto

P93903

NW(mm)

23

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 3/4”

Lf(mm)

14

Codice prodotto

P93904

NW(mm)

29

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1”

Lf(mm)

17.3

Codice prodotto

P93905

NW(mm)

36

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1” 1/4

Lf(mm)

18

Codice prodotto

P93906

NW(mm)

48

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1” 1/2

Lf(mm)

18.4

Codice prodotto

P93907

NW(mm)

48

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 2”

Lf(mm)

19.2

Codice prodotto

P93908

Caratteristiche

Temperatura di esercizio: – 50 °C / + 120 °C
Temperatura (Breve periodo) IS FIP: 150°C (500h), 160°C (100h)
Grado di protezione IP: IP66/IP67/IP68/IP69
Materiale: Poliammide 6 MOD V0 SGA (PA6 MOD V0 SGA)
Color: Nero / Grigio
Norma di riferimento: EN IEC 61386, UL1696
Resistenza alla trazione: 500 N
Test barra dentata: 7-25 KJ/m2
Privo di alogeni-cadmio: Si
Caratteristica di reazione al fuoco UL94: V0
Caratteristica di reazione UL1696: Autoestinguente
Autoestinguenza FMVSS 302: Autoestinguente
Indice di ossigeno EN ISO 4589-2: >32%
Prova del filo incandescente CEI 60695: 960 °C
Livello di rischio incendio EN 45545-2: HL3 R22, HL3 R23
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Indice di diffusione fiamma ASTM E162 (NFPA 130): Conforme
Densità fumogena ASTM E662 (NFPA 130): Conforme
Tossicità BSS 7239/SMP 800-C: Conforme
Rilascio di calore ASTM E1354 (50 Kw/m2): 19,4 MJ/Kg (8265 BTU/lb)
UV e invecchiamento IS FIP: Eccellente (40 anni)

Controllo qualità

Prove di resistenza a trazione tra guaina e raccordo e di resistenza alla compressione in accordo alla normativa EN IEC 61386.

Certificazioni

American Society for Testing and Materials

Halogen free

National Fire Protection Association

Registration, Evaluation, Authorization and Restriction of Chemicals

Resistenza alle radiazioni UV

Restriction of Hazardous Substances directive

Standards for rolling stock (halogen free) EN 45545-2
