Raccordi per tubi e guaine elettriche

Raccordo tipo PA PRSF U B

Raccordo dritto con filetto femmina per guaina corrugata flessibile IP66/IP67/IP68/IP69. Il raccordo monopezzo per guaine di protezione cavi PA PRSF-U-B con filettatura femmina UNEF per le serie di connettori Souriau UTG-6/UTO/UTS e ITT Cannon Trident, realizzato in poliammide 6 appositamente modificata e non alogena, è autoestinguente e resistente alla maggior parte degli agenti chimici comunemente utilizzati. Grazie all’eccellente resistenza ai raggi UV, PA PRSF-U-B è perfettamente adatto anche per installazioni all’esterno. Grazie al nuovissimo sistema di incastro a 360° e alla guarnizione interna della guaina, PA PRSF-U-B è conforme alla massima classe di protezione IP69 in combinazione con le nostre guaine corrugate. Essendo fornito preassemblato e facile da riaprire utilizzando un cacciavite a taglio comunemente reperibile in commercio, PA PRSF-U-B garantisce un notevole risparmio di tempo durante l’installazione e lo smontaggio.

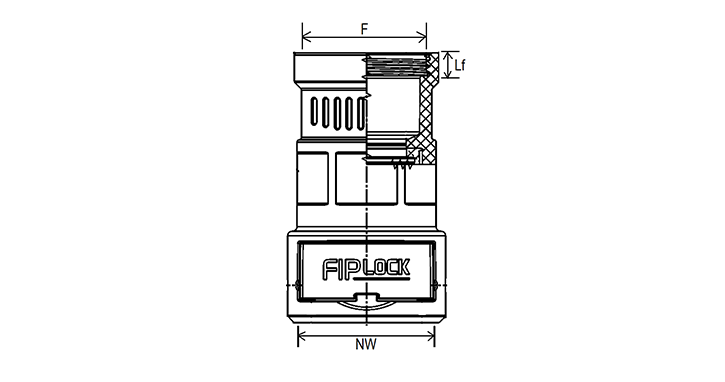

NW – Diametro nominale della guaina
θ ID – Massimo passaggio cavi
F – Tipo di filetto e Size del filetto
Lf – Lunghezza del filetto
Materiale: Poliammide 6 MOD V0 SGA (PA6 MOD V0 SGA)
Color: Nero / Grigio

NW(mm)

NW(mm)

Seleziona filetto (F)

Lf(mm)

Lf(mm)

Codice prodotto

NW(mm)

10

Filetto (F)

UNEF

Size (F)

11/16”UNEF

Lf(mm)

4.7

Codice prodotto

P26001

NW(mm)

12

Filetto (F)

UNEF

Size (F)

11/16”UNEF

Lf(mm)

4.7

Codice prodotto

P26002

NW(mm)

12

Filetto (F)

UNEF

Size (F)

13/16”UNEF

Lf(mm)

6.5

Codice prodotto

P26003

NW(mm)

12

Filetto (F)

UNEF

Size (F)

15/16”UNEF

Lf(mm)

6.5

Codice prodotto

P26004

NW(mm)

17

Filetto (F)

UNEF

Size (F)

15/16”UNEF

Lf(mm)

6.5

Codice prodotto

P26005

NW(mm)

17

Filetto (F)

UNEF

Size (F)

1-1/16”UNEF

Lf(mm)

5

Codice prodotto

P26006

NW(mm)

17

Filetto (F)

UNEF

Size (F)

1-3/16”UNEF

Lf(mm)

8

Codice prodotto

P26007

NW(mm)

17

Filetto (F)

UNEF

Size (F)

1-7/16”UNEF

Lf(mm)

8

Codice prodotto

P26008

NW(mm)

23

Filetto (F)

UNEF

Size (F)

1-3/16”UNEF

Lf(mm)

8

Codice prodotto

P26009

NW(mm)

23

Filetto (F)

UNEF

Size (F)

1-5/16”UNEF

Lf(mm)

8

Codice prodotto

P26010

NW(mm)

23

Filetto (F)

UNEF

Size (F)

1-7/16”UNEF

Lf(mm)

8

Codice prodotto

P26011

NW(mm)

29

Filetto (F)

UNEF

Size (F)

1-7/16”UNEF

Lf(mm)

8

Codice prodotto

P26012

Caratteristiche

Temperatura di esercizio: – 50 °C / + 120 °C
Temperatura (Breve periodo) IS FIP: 150°C (500h), 160°C (100h)
Grado di protezione IP: IP66/IP67/IP68/IP69
Materiale: Poliammide 6 MOD V0 SGA (PA6 MOD V0 SGA)
Color: Nero / Grigio
Norma di riferimento: EN IEC 61386, UL1696
Resistenza alla trazione: 500 N
Test barra dentata: 7-25 KJ/m2
Privo di alogeni-cadmio: Si
Caratteristica di reazione al fuoco UL94: V0
Caratteristica di reazione UL1696: Autoestinguente
Autoestinguenza FMVSS 302: Autoestinguente
Indice di ossigeno EN ISO 4589-2: >32%
Prova del filo incandescente CEI 60695: 960 °C
Livello di rischio incendio EN 45545-2: HL3 R22, HL3 R23
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Indice di diffusione fiamma ASTM E162 (NFPA 130): Conforme
Densità fumogena ASTM E662 (NFPA 130): Conforme
Tossicità BSS 7239/SMP 800-C: Conforme
Rilascio di calore ASTM E1354 (50 Kw/m2): 19,4 MJ/Kg (8265 BTU/lb)
UV e invecchiamento IS FIP: Eccellente (40 anni)

Controllo qualità

Prove di resistenza a trazione tra guaina e raccordo e di resistenza alla compressione in accordo alla normativa EN IEC 61386.

Certificazioni

American Society for Testing and Materials

Halogen free

National Fire Protection Association

Registration, Evaluation, Authorization and Restriction of Chemicals

Resistenza alle radiazioni UV

Restriction of Hazardous Substances directive

Standards for rolling stock (halogen free) EN 45545-2
