Raccordi per tubi e guaine elettriche
Raccordo tipo girevole maschio e femmina a 90° con filetto metallo
Raccordo dritto con girevole maschio e girevole femmina metallico per guaina corrugata flessibile IP66/IP67/IP68/IP69.Il nuovo raccordo monopezzo 90° maschio, realizzato in Poliammide 6 appositamente modifi cato, privo di alogeni e con fi letto in ottone nichelato, e’ autoestinguente e resistente alla maggior parte degli agenti chimici comunemente utilizzati. Grazie alla sua eccellente resistenza ai raggi ultravioletti, puo’ essere anche installato all’aperto. Con il suo nuovo sistema di chiusura a 360° e la guarnizione interna, questo raccordo garantisce il massimo grado di protezione IP 69 in unione alle guaine corrugate sia a profi lo fi ne sia grosso. Il suo anello di tenuta facile da chiudere e riaprire con un cacciavite garantisce un signifi cativo risparmio di tempo in fase di installazione. Disponibile con fi lettature PG e ISO (quest’ultima con fi letto lungo o corto) e nei colori nero e grigio.

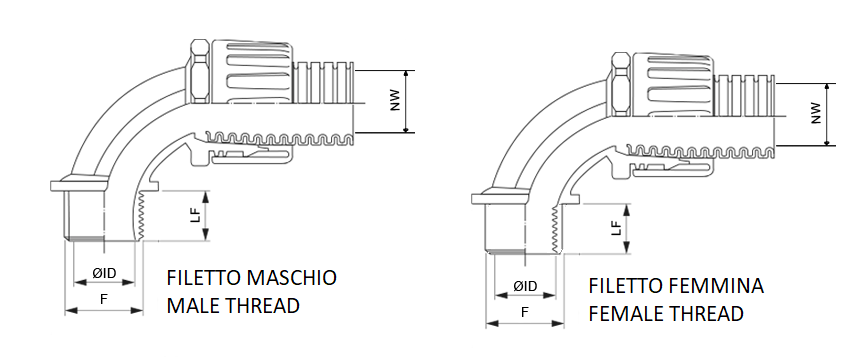

NW – Diametro nominale della guaina
F – Tipo di filetto e Size del filetto
Lf – Lunghezza del filetto
Materiale: Poliammide 66 (PA66)
Color: Nero
NW(mm)
12
Filetto (F)
Metrico (ISO 965)
Size (F)
M16x1,5
Tipologia
Filetto femmina
Codice prodotto
P76516
NW(mm)
12
Filetto (F)
Metrico (ISO 965)
Size (F)
M20x1,5
Tipologia
Filetto femmina
Codice prodotto
P76520
NW(mm)
23
Filetto (F)
Metrico (ISO 965)
Size (F)
M25x1,5
Tipologia
Filetto femmina
Codice prodotto
P76525
NW(mm)
29
Filetto (F)
Metrico (ISO 965)
Size (F)
M32x1,5
Tipologia
Filetto femmina
Codice prodotto
P76532
NW(mm)
36
Filetto (F)
Metrico (ISO 965)
Size (F)
M40x1,5
Tipologia
Filetto femmina
Codice prodotto
P76540
NW(mm)
48
Filetto (F)
Metrico (ISO 965)
Size (F)
M50x1,5
Tipologia
Filetto femmina
Codice prodotto
P76550
NW(mm)
10
Filetto (F)
Metrico (ISO 965)
Size (F)
M16x1,5
Tipologia
Filetto femmina
Codice prodotto
P76616
NW(mm)
17
Filetto (F)
Metrico (ISO 965)
Size (F)
M20x1,5
Tipologia
Filetto femmina
Codice prodotto
P76620
NW(mm)
10
Filetto (F)
PG (DIN 40430)
Size (F)
PG09
Tipologia
Filetto femmina
Codice prodotto
P76809
NW(mm)
12
Filetto (F)
PG (DIN 40430)
Size (F)
PG11
Tipologia
Filetto femmina
Codice prodotto
P76811
NW(mm)
12
Filetto (F)
PG (DIN 40430)
Size (F)
PG16
Tipologia
Filetto femmina
Codice prodotto
P76816
NW(mm)
23
Filetto (F)
PG (DIN 40430)
Size (F)
PG21
Tipologia
Filetto femmina
Codice prodotto
P76821
NW(mm)
29
Filetto (F)
PG (DIN 40430)
Size (F)
PG29
Tipologia
Filetto femmina
Codice prodotto
P76829
NW(mm)
17
Filetto (F)
PG (DIN 40430)
Size (F)
PG16
Tipologia
Filetto femmina
Codice prodotto
P76916
NW(mm)
12
Filetto (F)
Metrico (ISO 965)
Size (F)
M16x1,5
Tipologia
Filetto maschio
Codice prodotto
P99516
NW(mm)
12
Filetto (F)
Metrico (ISO 965)
Size (F)
M20x1,5
Tipologia
Filetto maschio
Codice prodotto
P99520
NW(mm)
23
Filetto (F)
Metrico (ISO 965)
Size (F)
M25x1,5
Tipologia
Filetto maschio
Codice prodotto
P99525
NW(mm)
29
Filetto (F)
Metrico (ISO 965)
Size (F)
M32x1,5
Tipologia
Filetto maschio
Codice prodotto
P99532
NW(mm)
36
Filetto (F)
Metrico (ISO 965)
Size (F)
M40x1,5
Tipologia
Filetto maschio
Codice prodotto
P99540
NW(mm)
48
Filetto (F)
Metrico (ISO 965)
Size (F)
M50x1,5
Tipologia
Filetto maschio
Codice prodotto
P99550
NW(mm)
10
Filetto (F)
Metrico (ISO 965)
Size (F)
M16x1,5
Tipologia
Filetto maschio
Codice prodotto
P99616
NW(mm)
17
Filetto (F)
Metrico (ISO 965)
Size (F)
M20x1,5
Tipologia
Filetto maschio
Codice prodotto
P99620
NW(mm)
10
Filetto (F)
PG (DIN 40430)
Size (F)
PG09
Tipologia
Filetto maschio
Codice prodotto
P99709E
NW(mm)
12
Filetto (F)
PG (DIN 40430)
Size (F)
PG11
Tipologia
Filetto maschio
Codice prodotto
P99711E
NW(mm)
17
Filetto (F)
PG (DIN 40430)
Size (F)
PG13,5
Tipologia
Filetto maschio
Codice prodotto
P99713E
NW(mm)
17
Filetto (F)
PG (DIN 40430)
Size (F)
PG16
Tipologia
Filetto maschio
Codice prodotto
P99716E
NW(mm)
23
Filetto (F)
PG (DIN 40430)
Size (F)
PG21
Tipologia
Filetto maschio
Codice prodotto
P99721E
NW(mm)
29
Filetto (F)
PG (DIN 40430)
Size (F)
PG29
Tipologia
Filetto maschio
Codice prodotto
P99729E
NW(mm)
12
Filetto (F)
PG (DIN 40430)
Size (F)
PG09
Tipologia
Filetto maschio
Codice prodotto
P99909E
Settori di applicazione
Caratteristiche
Temperatura di esercizio: – 50 °C / + 135 °C
Grado di protezione IP: IP66/IP67/IP68/IP69
Materiale: Poliammide 66 (PA66)
Color: Nero
Norma di riferimento: EN IEC 61386
Privo di alogeni-cadmio: Si
Caratteristica di reazione al fuoco UL94: V0
Caratteristica di reazione UL1696: Autoestinguente
Autoestinguenza EN IEC 61386: Non propagante la fiamma
UV : Eccellente
Controllo qualità
Prove di resistenza a trazione tra guaina e raccordo e di resistenza alla compressione in accordo alla normativa EN IEC 61386.
Certificazioni
Halogen free
International Railway Industry Standard (ISO TS 22163) - 238323138
Limiting Oxygen Index of greater than 32%, low smoke and low toxicity
Registration, Evaluation, Authorization and Restriction of Chemicals
Resistenza alle radiazioni UV
Restriction of Hazardous Substances directive
Transport for London – TFL
