Raccordi per tubi e guaine elettriche
Raccordo tipo AM MG JOLLY
Racc. con filetto maschio girevole per guaina flessibile (raccordo univ. Fil. ISO metrico, GAS, PG). Il raccordo “jolly” e’ un BREVETTO DI INVENZIONE DEPOSITATO N° 93A000893. Ha la prerogativa di permetterci di scegliere e montare con un semplice “click” il filetto che ci necessita. Una volta montato, ha esattamente lo stesso utilizzo e le caratteristiche di un normale raccordo girevole con la differenza di poter offrire una piu’ ampia gamma di filetti, riducendo così in modo drastico i problemi di accoppiamento che si presentano in fase di istallazione e di conseguenza l’utilizzo scomodo e costoso delle riduzioni. In ottone nichelato, il grado di protezione certificato secondo le norme EN IEC 61386 tra il raccordo e il tubo e’ IP67 ed e’ garantito dall’anello di tenuta che si stringe sul tubo quando si serra il dado, garantendo così una perfetta tenuta meccanica, alla trazione alla torsione e alle vibrazioni. La continuita’ elettrica invece e’ garantita dalla virola interna che si avvita direttamente all’interno dell’anima metallica del tubo, ricoprendo interamente l’estremita’ del tubo flessibile protezione del passaggio cavi.

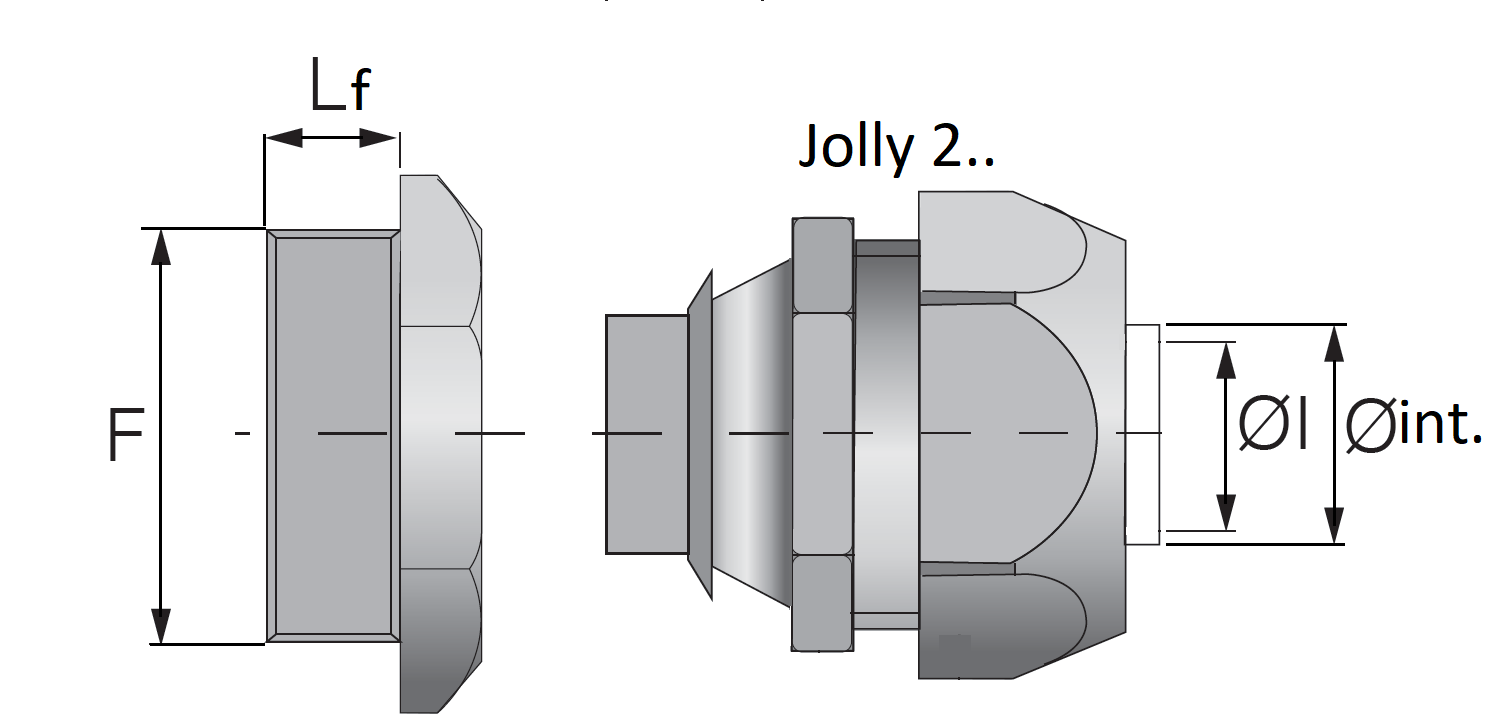

Jolly 2.. – Codice del JOLLY/ 283.. – Codice della Ghiera
θ int.- Diametro interno della guaina
θ I – Massimo passaggio cavi
F – Tipo di filetto e Size del filetto
Tipi di filetti: ISO Metrico (ISO 965), GAS (ISO 228), PG (DIN 40430)
Materiale: Ottone nichelato
Color: Nickel
θ int(mm)
10
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1/4”
θ I(mm)
8.5
Lf(mm)
9
Codice jolly
Jolly 210
Codice prodotto
28301
CAD
θ int(mm)
10
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 3/8”
θ I(mm)
8.5
Lf(mm)
9
Codice jolly
Jolly 210
Codice prodotto
28302
CAD
θ int(mm)
10
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1/2”
θ I(mm)
8.5
Lf(mm)
9
Codice jolly
Jolly 210
Codice prodotto
28303
CAD
θ int(mm)
12
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 3/8”
θ I(mm)
10.5
Lf(mm)
9
Codice jolly
Jolly 212
Codice prodotto
28305
CAD
θ int(mm)
12
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1/2”
θ I(mm)
10.5
Lf(mm)
9
Codice jolly
Jolly 212
Codice prodotto
28306
CAD
θ int(mm)
12
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 3/4”
θ I(mm)
10.5
Lf(mm)
9
Codice jolly
Jolly 212
Codice prodotto
28307
CAD
θ int(mm)
15.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1/2”
θ I(mm)
14
Lf(mm)
9
Codice jolly
Jolly 216
Codice prodotto
28309
CAD
θ int(mm)
15.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 3/4”
θ I(mm)
14
Lf(mm)
9
Codice jolly
Jolly 216
Codice prodotto
28310
CAD
θ int(mm)
15.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1”
θ I(mm)
14
Lf(mm)
9
Codice jolly
Jolly 216
Codice prodotto
28311
CAD
θ int(mm)
20.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 3/4”
θ I(mm)
19
Lf(mm)
9
Codice jolly
Jolly 221
Codice prodotto
28313
CAD
θ int(mm)
20.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1”
θ I(mm)
19
Lf(mm)
9
Codice jolly
Jolly 221
Codice prodotto
28314
CAD
θ int(mm)
20.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1” 1/4
θ I(mm)
19
Lf(mm)
9
Codice jolly
Jolly 221
Codice prodotto
28315
CAD
θ int(mm)
26.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1”
θ I(mm)
24.5
Lf(mm)
11
Codice jolly
Jolly 227
Codice prodotto
28316
CAD
θ int(mm)
26.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1” 1/4
θ I(mm)
24.5
Lf(mm)
11
Codice jolly
Jolly 227
Codice prodotto
28317
CAD
θ int(mm)
26.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1” 1/2
θ I(mm)
24.5
Lf(mm)
11
Codice jolly
Jolly 227
Codice prodotto
28318
CAD
θ int(mm)
34.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1” 1/4
θ I(mm)
32.5
Lf(mm)
11
Codice jolly
Jolly 235
Codice prodotto
28319
CAD
θ int(mm)
34.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1” 1/2
θ I(mm)
32.5
Lf(mm)
11
Codice jolly
Jolly 235
Codice prodotto
28320
CAD
θ int(mm)
34.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 2”
θ I(mm)
32.5
Lf(mm)
11
Codice jolly
Jolly 235
Codice prodotto
28321
CAD
θ int(mm)
39.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1” 1/2
θ I(mm)
37.5
Lf(mm)
11
Codice jolly
Jolly 240
Codice prodotto
28322
CAD
θ int(mm)
39.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 2”
θ I(mm)
37.5
Lf(mm)
11
Codice jolly
Jolly 240
Codice prodotto
28323
CAD
θ int(mm)
50.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 2”
θ I(mm)
48.5
Lf(mm)
11
Codice jolly
Jolly 250
Codice prodotto
28325
CAD
θ int(mm)
10
Filetto (F)
PG (DIN 40430)
Size (F)
PG7
θ I(mm)
8.5
Lf(mm)
9
Codice jolly
Jolly 210
Codice prodotto
28331
CAD
θ int(mm)
10
Filetto (F)
PG (DIN 40430)
Size (F)
PG9
θ I(mm)
8.5
Lf(mm)
9
Codice jolly
Jolly 210
Codice prodotto
28332
CAD
θ int(mm)
10
Filetto (F)
PG (DIN 40430)
Size (F)
PG11
θ I(mm)
8.5
Lf(mm)
9
Codice jolly
Jolly 210
Codice prodotto
28333
CAD
θ int(mm)
10
Filetto (F)
PG (DIN 40430)
Size (F)
PG13,5
θ I(mm)
8.5
Lf(mm)
9
Codice jolly
Jolly 210
Codice prodotto
28334
CAD
θ int(mm)
10
Filetto (F)
PG (DIN 40430)
Size (F)
PG16
θ I(mm)
8.5
Lf(mm)
9
Codice jolly
Jolly 210
Codice prodotto
28335
CAD
θ int(mm)
12
Filetto (F)
PG (DIN 40430)
Size (F)
PG9
θ I(mm)
10.5
Lf(mm)
9
Codice jolly
Jolly 212
Codice prodotto
28337
CAD
θ int(mm)
12
Filetto (F)
PG (DIN 40430)
Size (F)
PG11
θ I(mm)
10.5
Lf(mm)
9
Codice jolly
Jolly 212
Codice prodotto
28338
CAD
θ int(mm)
12
Filetto (F)
PG (DIN 40430)
Size (F)
PG13,5
θ I(mm)
10.5
Lf(mm)
9
Codice jolly
Jolly 212
Codice prodotto
28339
CAD
θ int(mm)
12
Filetto (F)
PG (DIN 40430)
Size (F)
PG16
θ I(mm)
10.5
Lf(mm)
9
Codice jolly
Jolly 212
Codice prodotto
28340
CAD
θ int(mm)
15.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG11
θ I(mm)
14
Lf(mm)
9
Codice jolly
Jolly 216
Codice prodotto
28342
CAD
θ int(mm)
15.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG13,5
θ I(mm)
14
Lf(mm)
9
Codice jolly
Jolly 216
Codice prodotto
28343
CAD
θ int(mm)
15.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG16
θ I(mm)
14
Lf(mm)
9
Codice jolly
Jolly 216
Codice prodotto
28344
CAD
θ int(mm)
15.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG21
θ I(mm)
14
Lf(mm)
9
Codice jolly
Jolly 216
Codice prodotto
28345
CAD
θ int(mm)
20.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG21
θ I(mm)
19
Lf(mm)
9
Codice jolly
Jolly 221
Codice prodotto
28347
CAD
θ int(mm)
20.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG29
θ I(mm)
19
Lf(mm)
9
Codice jolly
Jolly 221
Codice prodotto
28348
CAD
θ int(mm)
26.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG29
θ I(mm)
24.5
Lf(mm)
11
Codice jolly
Jolly 227
Codice prodotto
28351
CAD
θ int(mm)
26.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG36
θ I(mm)
24.5
Lf(mm)
11
Codice jolly
Jolly 227
Codice prodotto
28352
CAD
θ int(mm)
34.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG36
θ I(mm)
32.5
Lf(mm)
11
Codice jolly
Jolly 235
Codice prodotto
28354
CAD
θ int(mm)
34.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG42
θ I(mm)
32.5
Lf(mm)
11
Codice jolly
Jolly 235
Codice prodotto
28355
CAD
θ int(mm)
39.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG42
θ I(mm)
37.5
Lf(mm)
11
Codice jolly
Jolly 240
Codice prodotto
28357
CAD
θ int(mm)
39.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG36
θ I(mm)
37.5
Lf(mm)
11
Codice jolly
Jolly 240
Codice prodotto
28358
CAD
θ int(mm)
39.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG48
θ I(mm)
37.5
Lf(mm)
11
Codice jolly
Jolly 240
Codice prodotto
28359
CAD
θ int(mm)
50.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG48
θ I(mm)
48.5
Lf(mm)
11
Codice jolly
Jolly 250
Codice prodotto
28361
CAD
θ int(mm)
10
Filetto (F)
Metrico (ISO 965)
Size (F)
M16x1,5
θ I(mm)
8.5
Lf(mm)
9
Codice jolly
Jolly 210
Codice prodotto
28370
CAD
θ int(mm)
10
Filetto (F)
Metrico (ISO 965)
Size (F)
M20x1,5
θ I(mm)
8.5
Lf(mm)
9
Codice jolly
Jolly 210
Codice prodotto
28371
CAD
θ int(mm)
12
Filetto (F)
Metrico (ISO 965)
Size (F)
M16x1,5
θ I(mm)
10.5
Lf(mm)
9
Codice jolly
Jolly 210
Codice prodotto
28373
CAD
θ int(mm)
12
Filetto (F)
Metrico (ISO 965)
Size (F)
M20x1,5
θ I(mm)
10.5
Lf(mm)
9
Codice jolly
Jolly 212
Codice prodotto
28374
CAD
θ int(mm)
12
Filetto (F)
Metrico (ISO 965)
Size (F)
M25x1,5
θ I(mm)
10.5
Lf(mm)
9
Codice jolly
Jolly 212
Codice prodotto
28375
CAD
θ int(mm)
15.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M20x1,5
θ I(mm)
14
Lf(mm)
9
Codice jolly
Jolly 216
Codice prodotto
28376
CAD
θ int(mm)
15.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M25x1,5
θ I(mm)
14
Lf(mm)
9
Codice jolly
Jolly 216
Codice prodotto
28377
CAD
θ int(mm)
15.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M32x1,5
θ I(mm)
14
Lf(mm)
9
Codice jolly
Jolly 216
Codice prodotto
28378
CAD
θ int(mm)
20.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M25x1,5
θ I(mm)
19
Lf(mm)
9
Codice jolly
Jolly 221
Codice prodotto
28379
CAD
θ int(mm)
20.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M32x1,5
θ I(mm)
19
Lf(mm)
9
Codice jolly
Jolly 221
Codice prodotto
28380
CAD
θ int(mm)
20.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M40x1,5
θ I(mm)
19
Lf(mm)
9
Codice jolly
Jolly 221
Codice prodotto
28381
CAD
θ int(mm)
26.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M32x1,5
θ I(mm)
24.5
Lf(mm)
11
Codice jolly
Jolly 227
Codice prodotto
28382
CAD
θ int(mm)
26.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M40x1,5
θ I(mm)
24.5
Lf(mm)
11
Codice jolly
Jolly 227
Codice prodotto
28383
CAD
θ int(mm)
26.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M50x1,5
θ I(mm)
24.5
Lf(mm)
11
Codice jolly
Jolly 227
Codice prodotto
28384
CAD
θ int(mm)
34.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M40x1,5
θ I(mm)
32.5
Lf(mm)
11
Codice jolly
Jolly 235
Codice prodotto
28385
CAD
θ int(mm)
34.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M50x1,5
θ I(mm)
32.5
Lf(mm)
11
Codice jolly
Jolly 235
Codice prodotto
28386
CAD
θ int(mm)
39.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M50x1,5
θ I(mm)
37.5
Lf(mm)
11
Codice jolly
Jolly 240
Codice prodotto
28388
CAD
θ int(mm)
50.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M63x1,5
θ I(mm)
48.5
Lf(mm)
11
Codice jolly
Jolly 250
Codice prodotto
28390
CAD
Settori di applicazione
Caratteristiche
Temperatura di esercizio: – 40 °C / + 105 °C
Grado di protezione IP: IP67
Materiale: Ottone nichelato
Color: Nickel
Norma di riferimento: EN IEC 61386
Codici di classificazione EN IEC 61386: 4 4 4 3
Resistenza alla trazione: 1000 N
Resistenza all’urto: 6 J
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Caratteristiche elettriche: Continuità elettrica garantita
Resistenza alla corrosione: Ottimo
Controllo qualità
Prove di corrosione in atmosfere artificiali di nebbia salina, metodo di prova: UNI EN ISO 9227:2017 (NSS). Prove periodiche su ogni lotto di produzione relative a trazione a 1000 N e compressione a 1250 N in accordo alla normativa EN IEC 61386 su tutti i sistemi chiusi costituiti da guaine e raccordi e raccordi pressacavi.
Certificazioni
Registration, Evaluation, Authorization and Restriction of Chemicals
Restriction of Hazardous Substances directive
Download documentazione
Prodotti correlati
Cassette di derivazione in Nylon
Cassette NYLOHM
Guaine metalliche
Guaina flessibile tipo DMA
Guaine metalliche
Guaina flessibile tipo DMC DMCN
Guaine metalliche
Guaina flessibile tipo DMCXX
Guaine metalliche
Guaina flessibile tipo DMT
Raccordi per tubi e guaine elettriche
Raccordo tipo AM DMC HJT L
Raccordi per tubi e guaine elettriche
Raccordo tipo AM MF
Raccordi per tubi e guaine elettriche
Raccordo tipo AM MF AISI 316L
Raccordi per tubi e guaine elettriche
Raccordo tipo AM MF CURVO
Potrebbe interessarti anche
Accessori metallici per raccordi e pressacavi
Anelli tipi AB AX AG OT
Accessori metallici per raccordi e pressacavi
Controdadi
Accessori e componentistica in nylon per raccordi e pressacavi
Controdadi EMC
Accessori metallici per raccordi e pressacavi
Dado MT
Accessori metallici per raccordi e pressacavi
Guarnizioni
Accessori metallici per raccordi e pressacavi
Manicotti
Accessori metallici per raccordi e pressacavi
Nippli
Accessori metallici per raccordi e pressacavi
