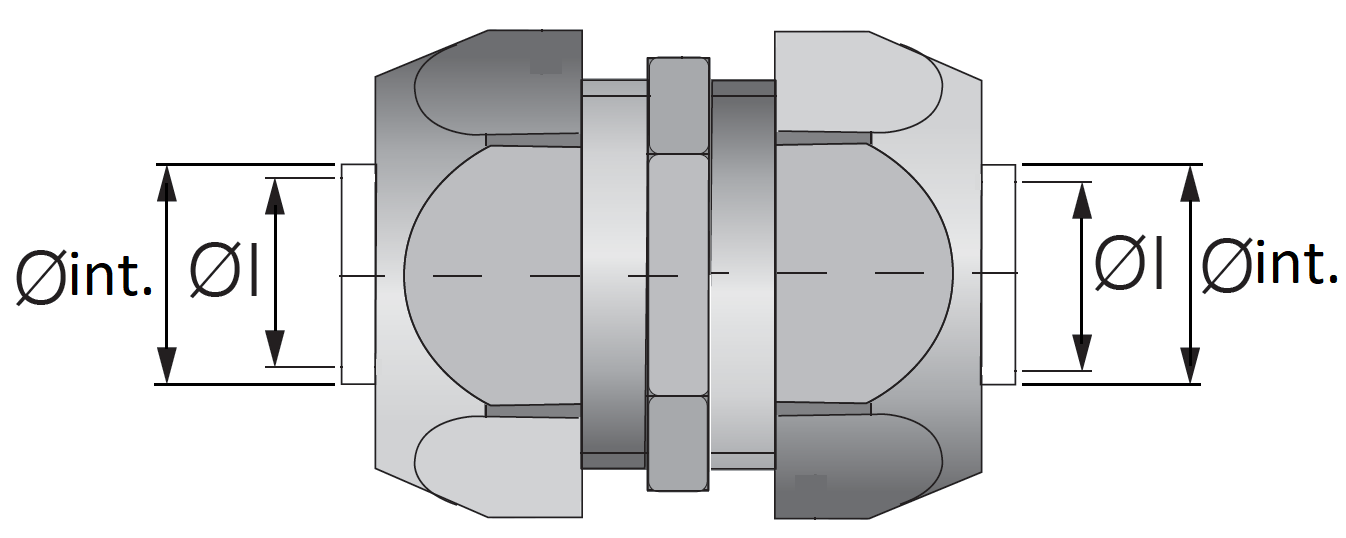

Raccordo tipo AM GG

Raccordo dritto connettore per le guaine IP67. Raccordo guaina guaina, la sua applicazione e’ ovunque ci sia la necessita’ di collegare due guaine fra loro (per esempio molti cablatori hanno la necessita’ di cablare tratte di cavi lunghi anche piu’ di 50 mt). Realizzato in ottone nichelato, il grado di protezione certificato secondo le norme EN IEC 61386 tra il raccordo e il tubo e’ IP67, ed e’ garantito dall’anello di tenuta che si stringe sul tubo quando si stringe il dado, garantendo così una perfetta tenuta meccanica, alla trazione alla torsione e alle vibrazioni. La continuita’ elettrica invece e’ garantita dalla virola interna che si avvita direttamente all’interno dell’anima metallica del tubo, ricoprendo interamente l’estremita’ del tubo fl essibile a protezione del passaggio cavi.

Scarica documento tecnico

Scarica scheda di montaggio

Richiedi informazioni

Settori di applicazione

Automazione industriale

Chimico e Farmaceutico

Caratteristiche

Temperatura di esercizio: – 40 °C / + 105 °C
Grado di protezione IP: IP67
Materiale: Ottone nichelato
Color: Nickel
Norma di riferimento: EN IEC 61386
Codici di classificazione EN IEC 61386: 4 4 4 3
Resistenza alla trazione: 1000 N
Resistenza all’urto: 6 J
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Caratteristiche elettriche: Continuità elettrica garantita
Resistenza alla corrosione: Ottimo

Controllo qualità

Prove di corrosione in atmosfere artificiali di nebbia salina, metodo di prova: UNI EN ISO 9227:2017 (NSS). Prove periodiche su ogni lotto di produzione relative a trazione a 1000 N e compressione a 1250 N in accordo alla normativa EN IEC 61386 su tutti i sistemi chiusi costituiti da guaine e raccordi e raccordi pressacavi.
