Raccordi per tubi e guaine elettriche

Raccordo pressacavo tipo AM RP RC

Raccordo pressacavo con filetto femmina UNEF-UN per guaina flessibile IP66/IP67. Raccordo pressacavo, per cavo normale a semplice tenuta da utilizzare ovunque ci sia la necessita’ di bloccare un cavo col pressacavo e proteggerlo contemporaneamente in un tubo metallico flessibile rivestito da collegare direttamente a un connettore circolare con filettatura americana UNEF / UN. Realizzato in ottone nichelato il grado di protezione certificato secondo le norme EN IEC 61386 e’ IP67 ed e’ garantito dall’anello di tenuta che si stringe sul tubo quando si stringe il dado, oltre che dal gommino che si stringe sul cavo. Garantendo così una perfetta tenuta meccanica, alla trazione alla torsione e alle vibrazioni. La continuita’ alle vibrazioni. La continuita’ elettrica invece e’ garantita dalla virola interna che si avvita direttamente all’interno dell’anima metallica del tubo ricoprendo interamente l’estremita’ del tubo flessibile a protezione del passaggio cavi.

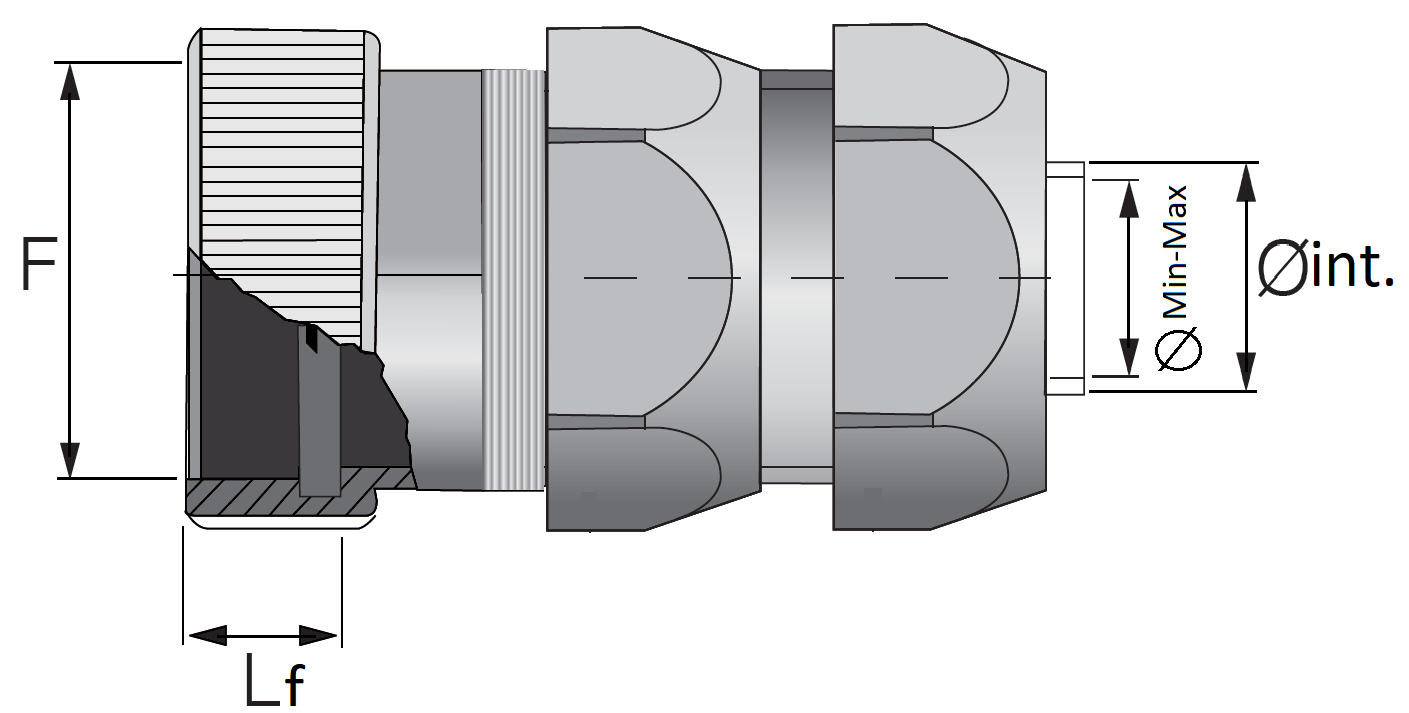

θ int.- Diametro interno della guaina
θ Min-Max – Range passaggio cavi
F – Tipo di filetto e Size del filetto
Lf – Lunghezza del filetto
Tipi di filetti: UNEF, UN, UNS
Materiale: Ottone nichelato
Color: Nickel

θ int(mm)

θ int(mm)

Seleziona filetto (F)

Lf(mm)

Lf(mm)

θ min(mm)

θ min(mm)

θ max(mm)

θ max(mm)

Codice prodotto

CAD

θ int(mm)

10

Filetto (F)

UNEF

Size (F)

3/4” - 20 UNEF

Lf(mm)

7

θ min(mm)

5

θ max(mm)

8

Codice prodotto

52001-TR.210

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

UNEF

Size (F)

3/4” - 20 UNEF

Lf(mm)

7

θ min(mm)

8

θ max(mm)

10.5

Codice prodotto

52002-TR.212

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

UNEF

Size (F)

7/8” - 20 UNEF

Lf(mm)

7

θ min(mm)

8

θ max(mm)

10.5

Codice prodotto

52003-TR.212

CAD

CAD 3D

θ int(mm)

15.5

Filetto (F)

UNEF

Size (F)

7/8” - 20 UNEF

Lf(mm)

7

θ min(mm)

7.5

θ max(mm)

13

Codice prodotto

52004-TR.216

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

UNEF

Size (F)

1” - 20 UNEF

Lf(mm)

10.5

θ min(mm)

8

θ max(mm)

10.5

Codice prodotto

52005-TR.212

CAD

CAD 3D

θ int(mm)

15.5

Filetto (F)

UNEF

Size (F)

1” - 20 UNEF

Lf(mm)

10.5

θ min(mm)

7.5

θ max(mm)

13

Codice prodotto

52006-TR.216

CAD

CAD 3D

θ int(mm)

15.5

Filetto (F)

UNEF

Size (F)

1” 1/8 - 18 UNEF

Lf(mm)

10.5

θ min(mm)

7.5

θ max(mm)

13

Codice prodotto

52007-TR.216

CAD

CAD 3D

θ int(mm)

20.5

Filetto (F)

UNEF

Size (F)

1” 1/8 - 18 UNEF

Lf(mm)

10.5

θ min(mm)

12.5

θ max(mm)

18

Codice prodotto

52008-TR.221

CAD

CAD 3D

θ int(mm)

15.5

Filetto (F)

UNEF

Size (F)

1” 1/4 - 18 UNEF

Lf(mm)

10.5

θ min(mm)

7.5

θ max(mm)

13

Codice prodotto

52009-TR.216

CAD

CAD 3D

θ int(mm)

20.5

Filetto (F)

UNEF

Size (F)

1” 1/4 - 18 UNEF

Lf(mm)

10.5

θ min(mm)

12.5

θ max(mm)

18

Codice prodotto

52010-TR.221

CAD

CAD 3D

θ int(mm)

20.5

Filetto (F)

UNEF

Size (F)

1” 3/8 - 18 UNEF

Lf(mm)

10.5

θ min(mm)

12.5

θ max(mm)

18

Codice prodotto

52011-TR.221

CAD

CAD 3D

θ int(mm)

26.5

Filetto (F)

UNEF

Size (F)

1” 3/8 - 18 UNEF

Lf(mm)

10.5

θ min(mm)

17.5

θ max(mm)

23

Codice prodotto

52012-TR.227

CAD

CAD 3D

θ int(mm)

20.5

Filetto (F)

UNEF

Size (F)

1” 5/8 - 18 UNEF

Lf(mm)

10.5

θ min(mm)

12.5

θ max(mm)

18

Codice prodotto

52013-TR.221

CAD

CAD 3D

θ int(mm)

26.5

Filetto (F)

UNEF

Size (F)

1” 5/8 - 18 UNEF

Lf(mm)

10.5

θ min(mm)

17.5

θ max(mm)

23

Codice prodotto

52014-TR.227

CAD

CAD 3D

θ int(mm)

26.5

Filetto (F)

UN

Size (F)

1” 7/8 - 16 UN

Lf(mm)

10.5

θ min(mm)

17.5

θ max(mm)

23

Codice prodotto

52015-TR.227

CAD

CAD 3D

θ int(mm)

34.5

Filetto (F)

UN

Size (F)

1” 7/8 - 16 UN

Lf(mm)

10.5

θ min(mm)

27.5

θ max(mm)

33

Codice prodotto

52016-TR.235

CAD

CAD 3D

θ int(mm)

26.5

Filetto (F)

UNS

Size (F)

2” 1/16 - 16 UNS

Lf(mm)

10.5

θ min(mm)

17.5

θ max(mm)

23

Codice prodotto

52017-TR.227

CAD

CAD 3D

θ int(mm)

34.5

Filetto (F)

UNS

Size (F)

2” 1/16 - 16 UNS

Lf(mm)

10.5

θ min(mm)

27.5

θ max(mm)

33

Codice prodotto

52018-TR.235

CAD

CAD 3D

θ int(mm)

39.5

Filetto (F)

UNS

Size (F)

2” 1/16 - 16 UNS

Lf(mm)

10.5

θ min(mm)

30.5

θ max(mm)

36

Codice prodotto

52019-TR.240

CAD

CAD 3D

θ int(mm)

34.5

Filetto (F)

UNS

Size (F)

2” 5/16 - 16 UNS

Lf(mm)

10.5

θ min(mm)

27.5

θ max(mm)

33

Codice prodotto

52020-TR.235

CAD

CAD 3D

θ int(mm)

39.5

Filetto (F)

UNS

Size (F)

2” 5/16 - 16 UNS

Lf(mm)

10.5

θ min(mm)

30.5

θ max(mm)

36

Codice prodotto

52021-TR.240

CAD

CAD 3D

θ int(mm)

50.5

Filetto (F)

UNS

Size (F)

2” 5/16 - 16 UNS

Lf(mm)

10.5

θ min(mm)

43

θ max(mm)

48.5

Codice prodotto

52022-TR.250

CAD

CAD 3D

Caratteristiche

Temperatura di esercizio: – 40 °C / + 105 °C
Grado di protezione IP: IP66/IP67/IP68
Materiale: Ottone nichelato
Color: Nickel
Norma di riferimento: EN IEC 61386
Codici di classificazione EN IEC 61386: 4 4 4 3
Resistenza alla trazione EN IEC 61386-1: 1000 N
Norma di riferimento: IEC / EN 62444, EN IEC 61386-1,22
Resistenza alla trazione IEC / EN 62444: Ancoraggio del cavo per cavo non armato – Cable retention class B
Resistenza all’urto: 6 J
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Caratteristiche elettriche: Continuità elettrica garantita
Resistenza alla corrosione: Ottimo

Controllo qualità

Prove di corrosione in atmosfere artificiali di nebbia salina, metodo di prova: UNI EN ISO 9227:2017 (NSS).

Certificazioni

Registration, Evaluation, Authorization and Restriction of Chemicals

Restriction of Hazardous Substances directive
