Raccordi per tubi e guaine elettriche
Raccordo pressacavo tipo AM RP MG
Raccordo pressacavo con filetto maschio girevole per guaina flessibile IP66/IP67/IP68. Raccordo pressacavo con filetto maschio girevole, la sua applicazione e’ ovunque ci sia la necessita’ di bloccare un cavo col pressacavo e proteggerlo contemporaneamentein un tubo metallico flessibile rivestito. Il filetto girevole e’ opportuno per quelle istallazioni che richiedono la necessita’ di sopportare il continuo movimento del tubo con i cavi, in torsione o comunque in movimento. Utilizzabili ovunque ci sia un foro filettato avvitandolo direttamente o un foro passante con l’ausilio di un controdado dalla parte opposta. In ottone nichelato, il grado di protezione certificato secondo le norme EN IEC 61386 tra il raccordo e il cavo e’ IP68 ed e’ garantito dal gommino in elestomero termoindurente che si stringe sul cavo e dall’anello di tenuta che si stringe sul tubo quando di stringe il dado, garantendo così una perfetta tenuta meccanica alla trazione, alla torsione e alle vibrazioni. La continuita’ elettrica invece e’ garantita dalla virola interna che si avvita direttamente all’interno dell’anima metallica del tubo, ricoprendo interamente l’estremita’ del tubo flessibile a protezione del passaggio cavi.

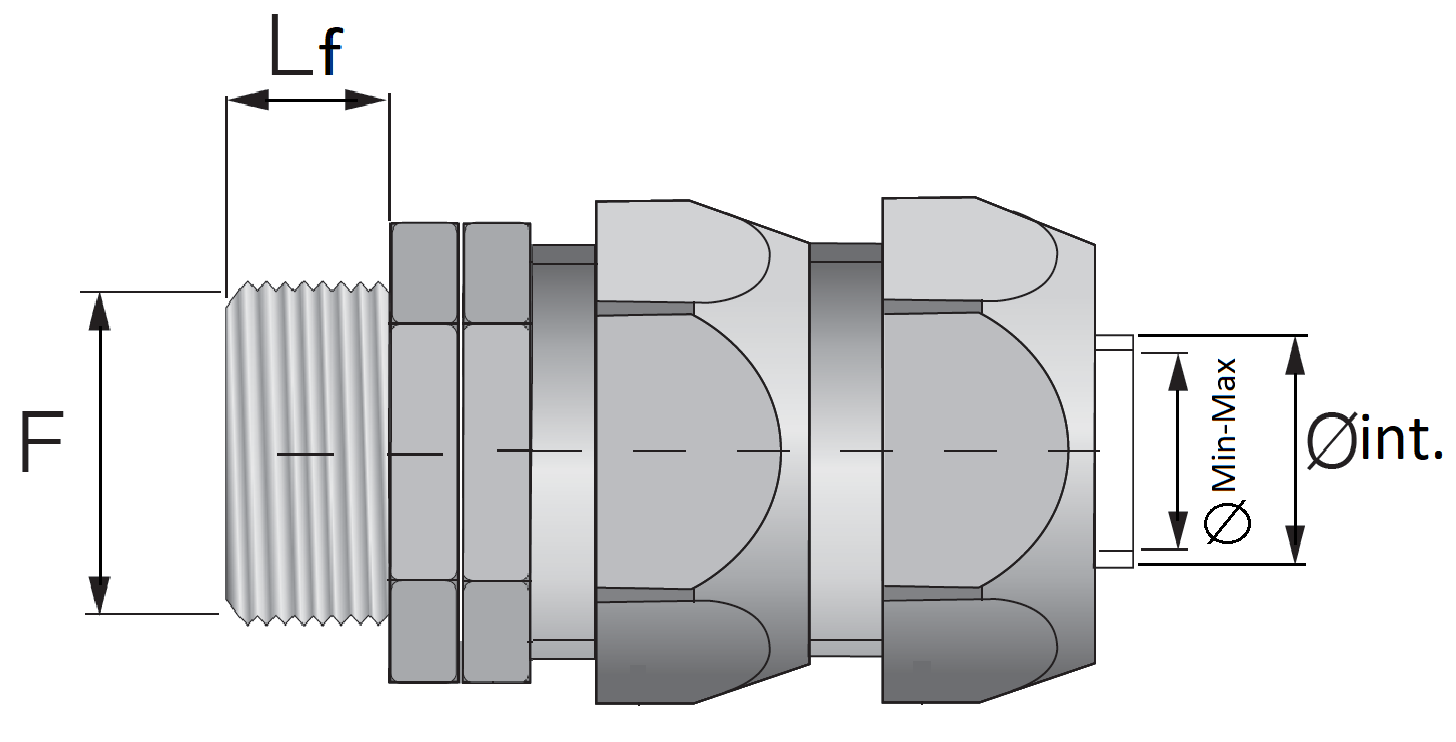

θ int.- Diametro interno della guaina
θ Min-Max – Range passaggio cavi
F – Tipo di filetto e Size del filetto
Tipi di filetti: ISO Metrico (ISO 965), GAS (ISO 228)
Materiale: Ottone nichelato
Color: Nickel
θ int(mm)
10
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1/4”
Lf(mm)
9
θ min(mm)
5
θ max(mm)
8
Codice prodotto
50060-TR.210
CAD
θ int(mm)
12
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 3/8”
Lf(mm)
9
θ min(mm)
8
θ max(mm)
10.5
Codice prodotto
50061-TR.212
CAD
θ int(mm)
12
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1/2”
Lf(mm)
9
θ min(mm)
8
θ max(mm)
10.5
Codice prodotto
50062-TR.212
CAD
θ int(mm)
15.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1/2”
Lf(mm)
9
θ min(mm)
7.5
θ max(mm)
13
Codice prodotto
50063-TR.216
CAD
θ int(mm)
20.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 3/4”
Lf(mm)
9
θ min(mm)
12.5
θ max(mm)
18
Codice prodotto
50064-TR.221
CAD
θ int(mm)
26.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1”
Lf(mm)
11
θ min(mm)
17.5
θ max(mm)
23
Codice prodotto
50065-TR.227
CAD
θ int(mm)
34.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1” 1/4
Lf(mm)
11
θ min(mm)
27.5
θ max(mm)
33
Codice prodotto
50066-TR.235
CAD
θ int(mm)
39.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1” 1/2
Lf(mm)
11
θ min(mm)
30.5
θ max(mm)
36
Codice prodotto
50067-TR.240
CAD
θ int(mm)
50.5
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 2”
Lf(mm)
11
θ min(mm)
43
θ max(mm)
48.5
Codice prodotto
50068-TR.250
CAD
θ int(mm)
10
Filetto (F)
PG (DIN 40430)
Size (F)
PG9
Lf(mm)
9
θ min(mm)
5
θ max(mm)
8
Codice prodotto
50080-TR.210
CAD
θ int(mm)
12
Filetto (F)
PG (DIN 40430)
Size (F)
PG11
Lf(mm)
9
θ min(mm)
8
θ max(mm)
10.5
Codice prodotto
50081-TR.212
CAD
θ int(mm)
12
Filetto (F)
PG (DIN 40430)
Size (F)
PG13,5
Lf(mm)
9
θ min(mm)
8
θ max(mm)
10.5
Codice prodotto
50082-TR.212
CAD
θ int(mm)
15.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG13,5
Lf(mm)
9
θ min(mm)
7.5
θ max(mm)
13
Codice prodotto
50083-TR.216
CAD
θ int(mm)
15.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG16
Lf(mm)
9
θ min(mm)
7.5
θ max(mm)
13
Codice prodotto
50084-TR.216
CAD
θ int(mm)
20.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG21
Lf(mm)
9
θ min(mm)
12.5
θ max(mm)
18
Codice prodotto
50085-TR.221
CAD
θ int(mm)
26.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG29
Lf(mm)
11
θ min(mm)
17.5
θ max(mm)
23
Codice prodotto
50086-TR.227
CAD
θ int(mm)
34.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG36
Lf(mm)
11
θ min(mm)
27.5
θ max(mm)
33
Codice prodotto
50087-TR.235
CAD
θ int(mm)
39.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG42
Lf(mm)
11
θ min(mm)
30.5
θ max(mm)
36
Codice prodotto
50088-TR.240
CAD
θ int(mm)
50.5
Filetto (F)
PG (DIN 40430)
Size (F)
PG48
Lf(mm)
11
θ min(mm)
43
θ max(mm)
48.5
Codice prodotto
50089-TR.250
CAD
θ int(mm)
10
Filetto (F)
Metrico (ISO 965)
Size (F)
M16x1,5
Lf(mm)
9
θ min(mm)
5
θ max(mm)
8
Codice prodotto
50090-TR.210
CAD
θ int(mm)
12
Filetto (F)
Metrico (ISO 965)
Size (F)
M16x1,5
Lf(mm)
9
θ min(mm)
8
θ max(mm)
10.5
Codice prodotto
50091-TR.212
CAD
θ int(mm)
12
Filetto (F)
Metrico (ISO 965)
Size (F)
M20x1,5
Lf(mm)
9
θ min(mm)
8
θ max(mm)
10.5
Codice prodotto
50092-TR.212
CAD
θ int(mm)
15.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M20x1,5
Lf(mm)
9
θ min(mm)
7.5
θ max(mm)
13
Codice prodotto
50093-TR.216
CAD
θ int(mm)
20.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M25x1,5
Lf(mm)
9
θ min(mm)
12.5
θ max(mm)
18
Codice prodotto
50094-TR.221
CAD
θ int(mm)
26.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M32x1,5
Lf(mm)
11
θ min(mm)
17.5
θ max(mm)
23
Codice prodotto
50095-TR.227
CAD
θ int(mm)
34.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M40x1,5
Lf(mm)
11
θ min(mm)
27.5
θ max(mm)
33
Codice prodotto
50096-TR.235
CAD
θ int(mm)
39.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M50x1,5
Lf(mm)
11
θ min(mm)
30.5
θ max(mm)
36
Codice prodotto
50097-TR.240
CAD
θ int(mm)
50.5
Filetto (F)
Metrico (ISO 965)
Size (F)
M63x1,5
Lf(mm)
11
θ min(mm)
43
θ max(mm)
48.5
Codice prodotto
50098-TR.250
CAD
Settori di applicazione
Caratteristiche
Temperatura di esercizio: – 40 °C / + 105 °C
Grado di protezione IP: IP66/IP67/IP68
Materiale: Ottone nichelato
Color: Nickel
Norma di riferimento: EN IEC 61386
Codici di classificazione EN IEC 61386: 4 4 4 3
Resistenza alla trazione EN IEC 61386-1: 1000 N
Norma di riferimento: IEC / EN 62444, EN IEC 61386-1,22
Resistenza alla trazione IEC / EN 62444: Ancoraggio del cavo per cavo non armato – Cable retention class B
Resistenza all’urto: 6 J
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Caratteristiche elettriche: Continuità elettrica garantita
Resistenza alla corrosione: Ottimo
Controllo qualità
Prove di corrosione in atmosfere artificiali di nebbia salina, metodo di prova: UNI EN ISO 9227:2017 (NSS). Prove periodiche su ogni lotto di produzione relative a trazione a 1000 N e compressione a 1250 N in accordo alla normativa EN IEC 61386 su tutti i sistemi chiusi costituiti da guaine e raccordi e raccordi pressacavi e prove di trazione (ancoraggio del cavo per cavo non armato - Classe B di ritenzione del cavo) e shore del gommino in accordo alla normativa EN / IEC 62444 su tutti i sistemi chiusi costituiti da pressacavi.
Certificazioni
Registration, Evaluation, Authorization and Restriction of Chemicals
Restriction of Hazardous Substances directive
