Raccordo pressacavo tipo AM RP FF

Raccordo pressacavo con filetto femmina per guaina flessibile IP66/IP67/IP68. Raccordo pressacavo con filetto femmina girevole, la sua applicazione e’ ovunque ci sia la necessita’ di bloccare un cavo col pressacavo e proteggerlo contemporaneamente in un tubo metallico flessibile rivestito. Utilizzabili ovunque ci sia un foro filettato avvitandolo direttamente o in un foro passante con l’ausilio di un controdado dalla parte opposta. In ottone nichelato, il grado di protezione certificato secondo le norme EN IEC 61386 tra il raccordo e il cavo e’ IP66 / IP67 / IP68 ed e’ garantito dal gommino in elestomero termoindurente che si stringe sul cavo e dall’anello di tenuta che si stringe sul tubo quando di stringe il dado, garantendo così una perfetta tenuta meccanica alla trazione, alla torsione e alle vibrazioni. La continuita’ elettrica invece e’ garantita dalla virola interna che si avvita direttamente all’interno dell’anima metallica del tubo, ricoprendo interamente l’estremita’ del tubo flessibile a protezione del passaggio cavi.

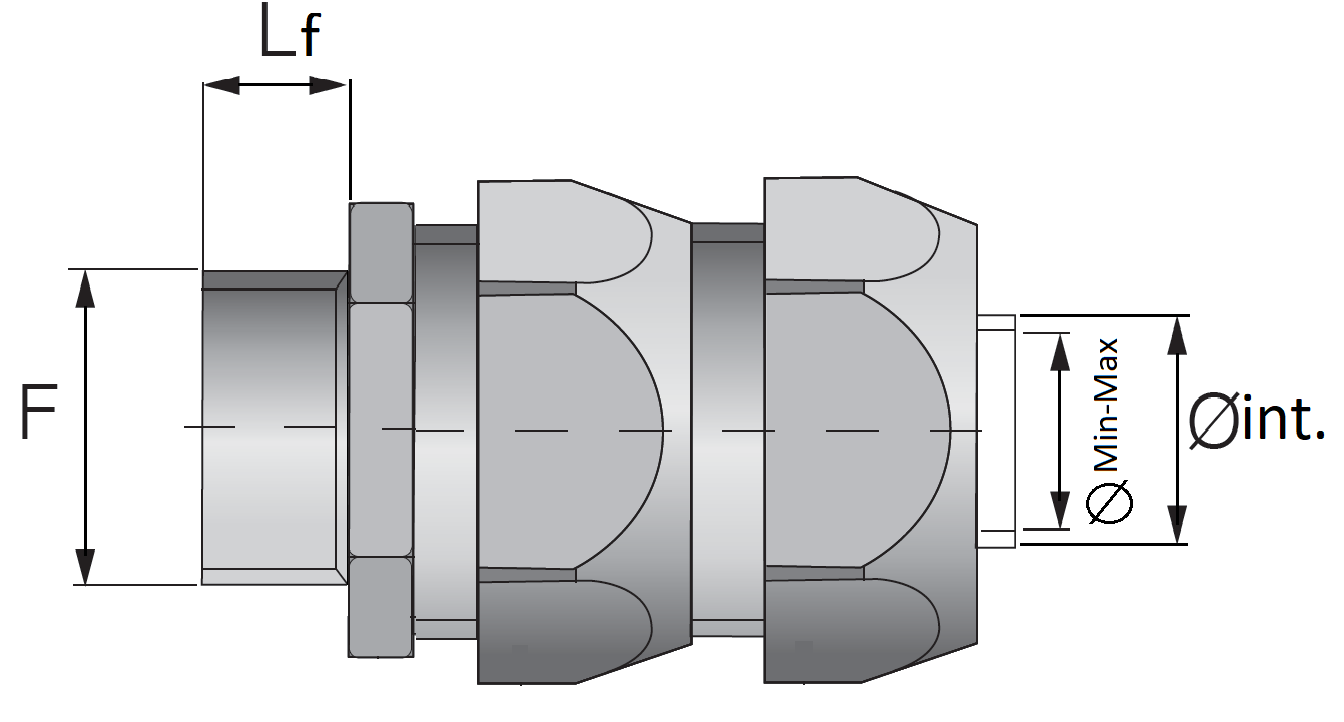

θ int.- Diametro interno della guaina
θ Min-Max – Range passaggio cavi
F – Tipo di filetto e Size del filetto
Lf – Lunghezza del filetto
Tipi di filetti: ISO Metrico (ISO 965), GAS (ISO 228), NPT (ANSI/ASME B1.20.1), GAS Conico (ISO 7-1) – Rc
Materiale: Ottone nichelato
Color: Nickel

θ int(mm)

θ int(mm)

Seleziona filetto (F)

Lf(mm)

Lf(mm)

θ min(mm)

θ min(mm)

θ max(mm)

θ max(mm)

Codice prodotto

CAD

θ int(mm)

10

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1/4”

Lf(mm)

10

θ min(mm)

5

θ max(mm)

8

Codice prodotto

50151-TR.210

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 3/8”

Lf(mm)

10

θ min(mm)

8

θ max(mm)

10.5

Codice prodotto

50153-TR.212

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1/2”

Lf(mm)

10

θ min(mm)

8

θ max(mm)

10.5

Codice prodotto

50154-TR.212

CAD

CAD 3D

θ int(mm)

15.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1/2”

Lf(mm)

10

θ min(mm)

7.5

θ max(mm)

13

Codice prodotto

50155-TR.216

CAD

CAD 3D

θ int(mm)

20.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 3/4”

Lf(mm)

10

θ min(mm)

12.5

θ max(mm)

18

Codice prodotto

50156-TR.221

CAD

CAD 3D

θ int(mm)

26.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1”

Lf(mm)

12

θ min(mm)

17.5

θ max(mm)

23

Codice prodotto

50157-TR.227

CAD

CAD 3D

θ int(mm)

34.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1” 1/4

Lf(mm)

12

θ min(mm)

27.5

θ max(mm)

33

Codice prodotto

50158-TR.235

CAD

CAD 3D

θ int(mm)

39.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1” 1/2

Lf(mm)

14

θ min(mm)

30.5

θ max(mm)

36

Codice prodotto

50159-TR.240

CAD

CAD 3D

θ int(mm)

50.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 2”

Lf(mm)

14

θ min(mm)

43

θ max(mm)

48.5

Codice prodotto

50160-TR.250

CAD

CAD 3D

θ int(mm)

10

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

Rc 1/4”

Lf(mm)

10

θ min(mm)

5

θ max(mm)

8

Codice prodotto

50193-TR.210

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

Rc 3/8”

Lf(mm)

10

θ min(mm)

8

θ max(mm)

10.5

Codice prodotto

50194-TR.212

CAD

CAD 3D

θ int(mm)

15.5

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

Rc 1/2”

Lf(mm)

13.75

θ min(mm)

7.5

θ max(mm)

13

Codice prodotto

50195-TR.216

CAD

CAD 3D

θ int(mm)

20.5

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

Rc 3/4”

Lf(mm)

13.75

θ min(mm)

12.5

θ max(mm)

18

Codice prodotto

50196-TR.221

CAD

CAD 3D

θ int(mm)

26.5

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

Rc 1”

Lf(mm)

17.6

θ min(mm)

17.5

θ max(mm)

23

Codice prodotto

50197-TR.227

CAD

CAD 3D

θ int(mm)

34.5

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

Rc 1” 1/4

Lf(mm)

17.6

θ min(mm)

27.5

θ max(mm)

33

Codice prodotto

50198-TR.235

CAD

CAD 3D

θ int(mm)

39.5

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

Rc 1” 1/2

Lf(mm)

18.5

θ min(mm)

30.5

θ max(mm)

36

Codice prodotto

50199-TR.240

CAD

CAD 3D

θ int(mm)

50.5

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

Rc 2”

Lf(mm)

20.5

θ min(mm)

43

θ max(mm)

48.5

Codice prodotto

50200-TR.250

CAD

CAD 3D

θ int(mm)

10

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1/4”

Lf(mm)

10

θ min(mm)

5

θ max(mm)

8

Codice prodotto

50252-TR.210

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 3/8”

Lf(mm)

10

θ min(mm)

8

θ max(mm)

10.5

Codice prodotto

50253-TR.212

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1/2”

Lf(mm)

13.75

θ min(mm)

8

θ max(mm)

10.5

Codice prodotto

50254-TR.212

CAD

CAD 3D

θ int(mm)

15.5

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1/2”

Lf(mm)

13.75

θ min(mm)

7.5

θ max(mm)

13

Codice prodotto

50255-TR.216

CAD

CAD 3D

θ int(mm)

20.5

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 3/4”

Lf(mm)

13.75

θ min(mm)

12.5

θ max(mm)

18

Codice prodotto

50256-TR.221

CAD

CAD 3D

θ int(mm)

26.5

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1”

Lf(mm)

17.6

θ min(mm)

17.5

θ max(mm)

23

Codice prodotto

50257-TR.227

CAD

CAD 3D

θ int(mm)

34.5

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1” 1/4

Lf(mm)

17.6

θ min(mm)

27.5

θ max(mm)

33

Codice prodotto

50258-TR.235

CAD

CAD 3D

θ int(mm)

39.5

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1” 1/2

Lf(mm)

18.5

θ min(mm)

30.5

θ max(mm)

36

Codice prodotto

50259-TR.240

CAD

CAD 3D

θ int(mm)

50.5

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 2”

Lf(mm)

20.5

θ min(mm)

43

θ max(mm)

48.5

Codice prodotto

50260-TR.250

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

Lf(mm)

10

θ min(mm)

8

θ max(mm)

10.5

Codice prodotto

50301-TR.212

CAD

CAD 3D

θ int(mm)

15.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

Lf(mm)

10

θ min(mm)

7.5

θ max(mm)

13

Codice prodotto

50302-TR.216

CAD

CAD 3D

θ int(mm)

15.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

Lf(mm)

10

θ min(mm)

7.5

θ max(mm)

13

Codice prodotto

50303-TR.216

CAD

CAD 3D

θ int(mm)

20.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

Lf(mm)

10

θ min(mm)

12.5

θ max(mm)

16

Codice prodotto

50304-TR.221

CAD

CAD 3D

θ int(mm)

20.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

Lf(mm)

10

θ min(mm)

12.5

θ max(mm)

18

Codice prodotto

50305-TR.221

CAD

CAD 3D

θ int(mm)

26.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

Lf(mm)

12

θ min(mm)

17.5

θ max(mm)

21

Codice prodotto

50306-TR.227

CAD

CAD 3D

θ int(mm)

26.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M32x1,5

Lf(mm)

12

θ min(mm)

17.5

θ max(mm)

23

Codice prodotto

50307-TR.227

CAD

CAD 3D

θ int(mm)

34.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M40x1,5

Lf(mm)

12

θ min(mm)

27.5

θ max(mm)

33

Codice prodotto

50308-TR.235

CAD

CAD 3D

θ int(mm)

39.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M50x1,5

Lf(mm)

14

θ min(mm)

30.5

θ max(mm)

36

Codice prodotto

50309-TR.240

CAD

CAD 3D

θ int(mm)

50.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M63x1,5

Lf(mm)

14

θ min(mm)

43

θ max(mm)

48.5

Codice prodotto

50310-TR.250

CAD

CAD 3D

Caratteristiche

Temperatura di esercizio: – 40 °C / + 105 °C
Grado di protezione IP: IP66/IP67/IP68
Materiale: Ottone nichelato
Color: Nickel
Norma di riferimento: EN IEC 61386
Codici di classificazione EN IEC 61386: 4 4 4 3
Resistenza alla trazione EN IEC 61386-1: 1000 N
Norma di riferimento: IEC / EN 62444, EN IEC 61386-1,22
Resistenza alla trazione IEC / EN 62444: Ancoraggio del cavo per cavo non armato – Cable retention class B
Resistenza all’urto: 6 J
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Caratteristiche elettriche: Continuità elettrica garantita
Resistenza alla corrosione: Ottimo

Controllo qualità

Prove di corrosione in atmosfere artificiali di nebbia salina, metodo di prova: UNI EN ISO 9227:2017 (NSS). Prove periodiche su ogni lotto di produzione relative a trazione a 1000 N e compressione a 1250 N in accordo alla normativa EN IEC 61386 su tutti i sistemi chiusi costituiti da guaine e raccordi e raccordi pressacavi e prove di trazione (ancoraggio del cavo per cavo non armato - Classe B di ritenzione del cavo) e shore del gommino in accordo alla normativa EN / IEC 62444 su tutti i sistemi chiusi costituiti da pressacavi.
