Raccordo pressacavo tipo AM RP CURVO

Raccordo pressacavo ad angolo variabile con filetto maschio per guaina flessibile IP66/IP67/IP68. Raccordo pressacavo ad angolo variabile con filetto maschio fisso, la sua applicazione e’ ovunque ci sia la necessita’ di bloccare un cavo col pressacavo e proteggerlo contemporaneamente in un tubo metallico flessibile rivestito. L’angolo variabile e’ un nostro BREVETTO DI INVENZIONE DEPOSITATO EURO 2000 n. MI 2001000698, utilizzabile ovunque si presenti un passaggio obbligato dei cavi, il vantaggio di usufruire dell’angolo variabile e’ quella di non essere obbligati al 45° o al 90° che quasi semprenon rappresentano la curva ideale che necessita. Utilizzabili ovunque ci sia un foro filettato, avvitandolo direttamente, o un foro passante con l’ausilio di un controdado dalla parte opposta. Realizzato in ottone nichelato e inox AISI 304, il grado di protezione certificato secondo le norme EN IEC 61386 tra il raccordo e il cavo e’ IP66 / IP67 / IP68 ed e’ garantito dal gommino in elastomero termoindurente che si stringe sul cavo e dall’anello di tenuta che si stringe sul tubo quando di stringe il dado, garantendo così una perfetta tenuta meccanica, alla trazione alla torsione e alle vibrazioni. La continuita’ elettrica invece e’ garantita dalla virola interna che si avvita direttamente all’interno dell’anima metallica del tubo, ricoprendo internamente l’estremita’ del tubo a protezione del passaggio cavi.

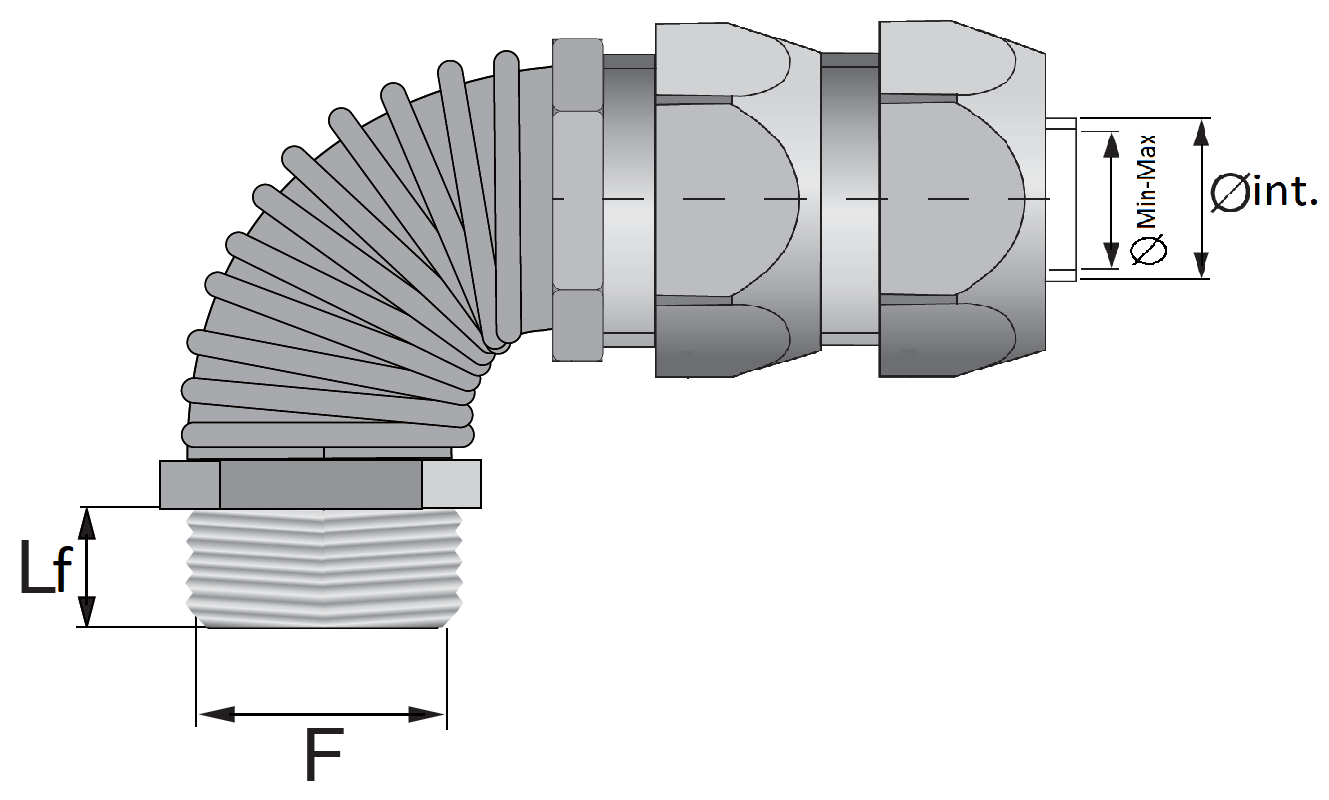

θ int.- Diametro interno della guaina
θ Min-Max – Range passaggio cavi
F – Tipo di filetto e Size del filetto
Lf – Lunghezza del filetto
Tipi di filetti: ISO Metrico (ISO 965), GAS (ISO 228), PG (DIN 40430)
Materiale: Ottone nichelato
Color: Nickel

θ int(mm)

θ int(mm)

Seleziona filetto (F)

Lf(mm)

Lf(mm)

θ min(mm)

θ min(mm)

θ max(mm)

θ max(mm)

Codice prodotto

CAD

θ int(mm)

10

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1/4”

Lf(mm)

9

θ min(mm)

5

θ max(mm)

8

Codice prodotto

53101-TR.210

CAD

CAD 3D

θ int(mm)

10

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 3/8”

Lf(mm)

9

θ min(mm)

5

θ max(mm)

8

Codice prodotto

53102-TR.210

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 3/8”

Lf(mm)

9

θ min(mm)

8

θ max(mm)

10.5

Codice prodotto

53103-TR.212

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1/2”

Lf(mm)

9

θ min(mm)

8

θ max(mm)

10.5

Codice prodotto

53104-TR.212

CAD

CAD 3D

θ int(mm)

15.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1/2”

Lf(mm)

9

θ min(mm)

7.5

θ max(mm)

13

Codice prodotto

53105-TR.216

CAD

CAD 3D

θ int(mm)

20.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 3/4”

Lf(mm)

9

θ min(mm)

12.5

θ max(mm)

18

Codice prodotto

53106-TR.221

CAD

CAD 3D

θ int(mm)

26.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1”

Lf(mm)

11

θ min(mm)

17.5

θ max(mm)

23

Codice prodotto

53107-TR.227

CAD

CAD 3D

θ int(mm)

34.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1” 1/4

Lf(mm)

11

θ min(mm)

27.5

θ max(mm)

33

Codice prodotto

53108-TR.235

CAD

CAD 3D

θ int(mm)

39.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1” 1/2

Lf(mm)

14

θ min(mm)

30.5

θ max(mm)

36

Codice prodotto

53109-TR.240

CAD

CAD 3D

θ int(mm)

50.5

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 2”

Lf(mm)

14

θ min(mm)

43

θ max(mm)

48.5

Codice prodotto

53110-TR.250

CAD

CAD 3D

θ int(mm)

10

Filetto (F)

PG (DIN 40430)

Size (F)

PG7

Lf(mm)

9

θ min(mm)

5

θ max(mm)

8

Codice prodotto

53121-TR.210

CAD

CAD 3D

θ int(mm)

10

Filetto (F)

PG (DIN 40430)

Size (F)

PG9

Lf(mm)

9

θ min(mm)

5

θ max(mm)

8

Codice prodotto

53122-TR.210

CAD

CAD 3D

θ int(mm)

10

Filetto (F)

PG (DIN 40430)

Size (F)

PG11

Lf(mm)

9

θ min(mm)

5

θ max(mm)

8

Codice prodotto

53123-TR.210

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

PG (DIN 40430)

Size (F)

PG11

Lf(mm)

9

θ min(mm)

8

θ max(mm)

10.5

Codice prodotto

53124-TR.212

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

PG (DIN 40430)

Size (F)

PG13,5

Lf(mm)

9

θ min(mm)

8

θ max(mm)

10.5

Codice prodotto

53125-TR.212

CAD

CAD 3D

θ int(mm)

15.5

Filetto (F)

PG (DIN 40430)

Size (F)

PG13,5

Lf(mm)

9

θ min(mm)

7.5

θ max(mm)

13

Codice prodotto

53126-TR.216

CAD

CAD 3D

θ int(mm)

15.5

Filetto (F)

PG (DIN 40430)

Size (F)

PG16

Lf(mm)

9

θ min(mm)

7.5

θ max(mm)

13

Codice prodotto

53127-TR.216

CAD

CAD 3D

θ int(mm)

20.5

Filetto (F)

PG (DIN 40430)

Size (F)

PG21

Lf(mm)

9

θ min(mm)

12.5

θ max(mm)

18

Codice prodotto

53128-TR.221

CAD

CAD 3D

θ int(mm)

26.5

Filetto (F)

PG (DIN 40430)

Size (F)

PG29

Lf(mm)

11

θ min(mm)

17.5

θ max(mm)

23

Codice prodotto

53129-TR.227

CAD

CAD 3D

θ int(mm)

34.5

Filetto (F)

PG (DIN 40430)

Size (F)

PG36

Lf(mm)

11

θ min(mm)

27.5

θ max(mm)

33

Codice prodotto

53130-TR.235

CAD

CAD 3D

θ int(mm)

39.5

Filetto (F)

PG (DIN 40430)

Size (F)

PG42

Lf(mm)

14

θ min(mm)

30.5

θ max(mm)

36

Codice prodotto

53131-TR.240

CAD

CAD 3D

θ int(mm)

50.5

Filetto (F)

PG (DIN 40430)

Size (F)

PG48

Lf(mm)

14

θ min(mm)

43

θ max(mm)

48.5

Codice prodotto

53132-TR.250

CAD

CAD 3D

θ int(mm)

10

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

Lf(mm)

9

θ min(mm)

5

θ max(mm)

8

Codice prodotto

53141-TR.210

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

Lf(mm)

9

θ min(mm)

8

θ max(mm)

10.5

Codice prodotto

53142-TR.212

CAD

CAD 3D

θ int(mm)

12

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

Lf(mm)

9

θ min(mm)

8

θ max(mm)

10.5

Codice prodotto

53143-TR.212

CAD

CAD 3D

θ int(mm)

15.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

Lf(mm)

9

θ min(mm)

7.5

θ max(mm)

13

Codice prodotto

53144-TR.216

CAD

CAD 3D

θ int(mm)

20.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

Lf(mm)

9

θ min(mm)

12.5

θ max(mm)

18

Codice prodotto

53145-TR.221

CAD

CAD 3D

θ int(mm)

26.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M32x1,5

Lf(mm)

11

θ min(mm)

17.5

θ max(mm)

23

Codice prodotto

53146-TR.227

CAD

CAD 3D

θ int(mm)

34.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M40x1,5

Lf(mm)

11

θ min(mm)

27.5

θ max(mm)

33

Codice prodotto

53147-TR.235

CAD

CAD 3D

θ int(mm)

39.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M50x1,5

Lf(mm)

14

θ min(mm)

30.5

θ max(mm)

36

Codice prodotto

53148-TR.240

CAD

CAD 3D

θ int(mm)

50.5

Filetto (F)

Metrico (ISO 965)

Size (F)

M63x1,5

Lf(mm)

14

θ min(mm)

43

θ max(mm)

48.5

Codice prodotto

53149-TR.250

CAD

CAD 3D

Caratteristiche

Temperatura di esercizio: – 40 °C / + 105 °C
Grado di protezione IP: IP66/IP67/IP68
Materiale: Ottone nichelato
Color: Nickel
Norma di riferimento: EN IEC 61386
Codici di classificazione EN IEC 61386: 4 4 4 3
Resistenza alla trazione EN IEC 61386-1: 1000 N
Norma di riferimento: IEC / EN 62444, EN IEC 61386-1,22
Resistenza alla trazione IEC / EN 62444: Ancoraggio del cavo per cavo non armato – Cable retention class B
Resistenza all’urto: 6 J
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Caratteristiche elettriche: Continuità elettrica garantita
Resistenza alla corrosione: Ottimo

Controllo qualità

Prove di corrosione in atmosfere artificiali di nebbia salina, metodo di prova: UNI EN ISO 9227:2017 (NSS). Prove periodiche su ogni lotto di produzione relative a trazione a 1000 N e compressione a 1250 N in accordo alla normativa EN IEC 61386 su tutti i sistemi chiusi costituiti da guaine e raccordi e raccordi pressacavi e prove di trazione (ancoraggio del cavo per cavo non armato - Classe B di ritenzione del cavo) e shore del gommino in accordo alla normativa EN / IEC 62444 su tutti i sistemi chiusi costituiti da pressacavi.
