Raccordi per tubi e guaine elettriche
Raccordo ad innesto rapido INRXX TR/TR
Raccordo innesto rapido per connessione tra tubo rigido e tubo rigido IP67. Raccordi ad innesto rapido per tubi rigidi zincati TZR o INOX TXR per raccordare o giuntare due tubi rigidi. Realizzati in INOX AISI 316L.Garantiscono un grado di protezione IP67 e una temperatura di esercizio da -40°C a +105°C. Continuita’ elettrica rilevata < 0,05 ohm/mt. Tutta la nostra raccorderia i viene sottoposta alla prova di corrosione in nebbia salina neutra secondo le norme UNI ISO 9227 e alla prova di corrosione in atmosfera umida costante secondo le norme DIN 50017SK. Nessun segno di corrosione si e' verificato dopo le prove. Certificato e sottoposto al periodico controllo del marchio di qualita' IMQ.

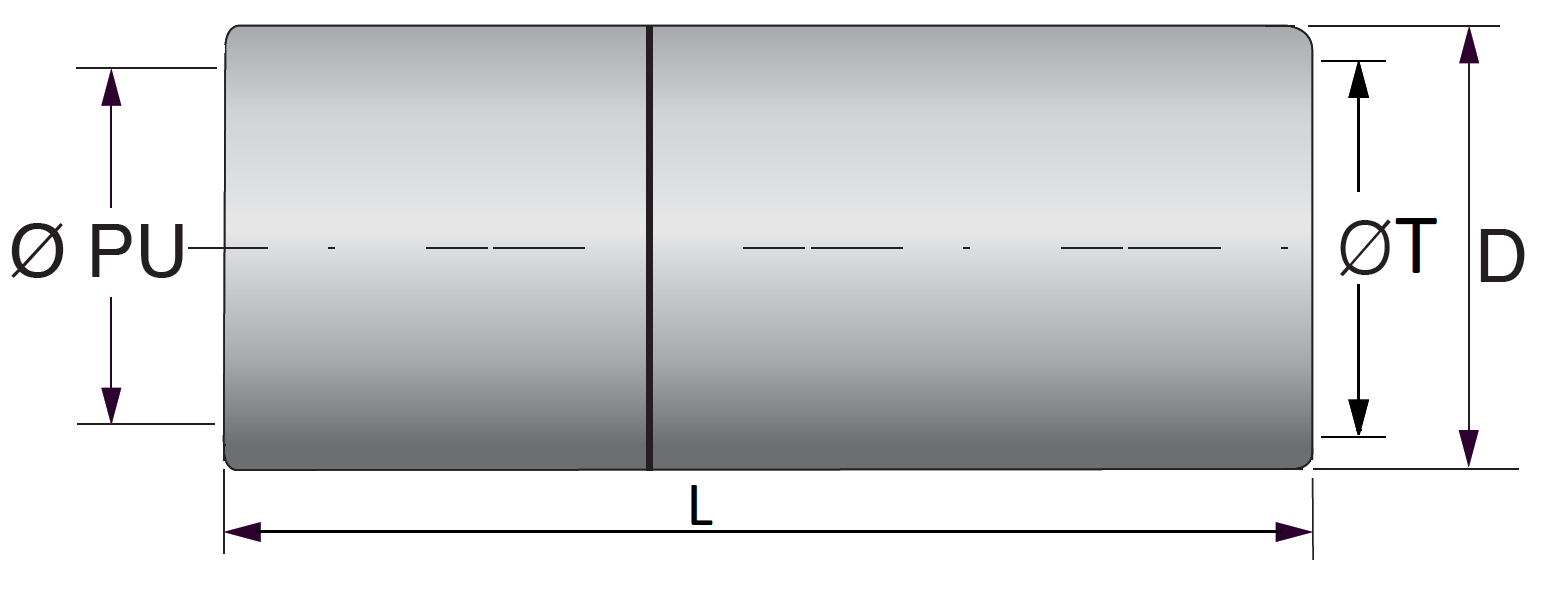

θ T- Diametro del tubo
θ PU – Massimo passaggio cavi
D – Diametro del raccordo
L – Lunghezza del raccordo
Materiale: Acciaio INOX 316L
Color: Acciaio
Materiale
Accaio INOX AISI 316L
θ PU(mm)
12.5
L(mm)
63
θ T(mm)
16
Codice prodotto
57116XX
CAD
Materiale
Accaio INOX AISI 316L
θ PU(mm)
16.5
L(mm)
63
θ T(mm)
20
Codice prodotto
57120XX
CAD
Materiale
Accaio INOX AISI 316L
θ PU(mm)
22
L(mm)
63
θ T(mm)
25
Codice prodotto
57125XX
CAD
Materiale
Accaio INOX AISI 316L
θ PU(mm)
28
L(mm)
63
θ T(mm)
32
Codice prodotto
57132XX
CAD
Materiale
Accaio INOX AISI 316L
θ PU(mm)
35
L(mm)
63
θ T(mm)
40
Codice prodotto
57140XX
CAD
Materiale
Accaio INOX AISI 316L
θ PU(mm)
45
L(mm)
63
θ T(mm)
50
Codice prodotto
57150XX
CAD
Materiale
Accaio INOX AISI 316L
θ PU(mm)
57
L(mm)
83
θ T(mm)
63
Codice prodotto
57163XX
CAD
Settori di applicazione
Caratteristiche
Temperatura di esercizio: – 40 °C / + 105 °C
Grado di protezione IP: IP66/IP67
Materiale: Acciaio INOX 316L
Color: Acciaio
Norma di riferimento: EN IEC 61386-1,21
Resistenza alla trazione: 1000 N
Resistenza all’urto: 6 J
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Caratteristiche elettriche: Continuità elettrica garantita
Resistenza alla corrosione: Ottimo
Controllo qualità
Prove di corrosione in atmosfere artificiali di nebbia salina, metodo di prova: UNI EN ISO 9227:2017 (NSS). Prove periodiche su ogni lotto di produzione relative a trazione a 1000 N e compressione a 1250 N in accordo alla normativa EN IEC 61386 su tutti i sistemi chiusi costituiti da guaine e raccordi e raccordi pressacavi.
Certificazioni
Registration, Evaluation, Authorization and Restriction of Chemicals
Restriction of Hazardous Substances directive
