Pressacavi elettrici
Pressacavo tipo EUSTOP NYLON
Pressacavi nylon antivibrazione e antistrappo IP68. Il pressacavo EUSTOP in nylon PA6-VO con guarnizione in neoprene, colore standard RAL 7035 e O-ring sul filetto di fissaggio, garantisce un grado di protezione IP68 – 5 bar. e’ disponibile nella filettatura METRICA ISO 965 secondo le normative europee EN 50262 e filettatura PG secondo DIN 40430 tuttora molto diffusa ma non riconosciuta dalla normativa sopra citata. Stagni ai fl uidi per tutti gli impieghi di facile montaggio e con un ottimo scarico della trazione ed ampio campo di serraggio ermetico grazie a lamelle che garantiscono una pressione uniforme intorno al cavo.

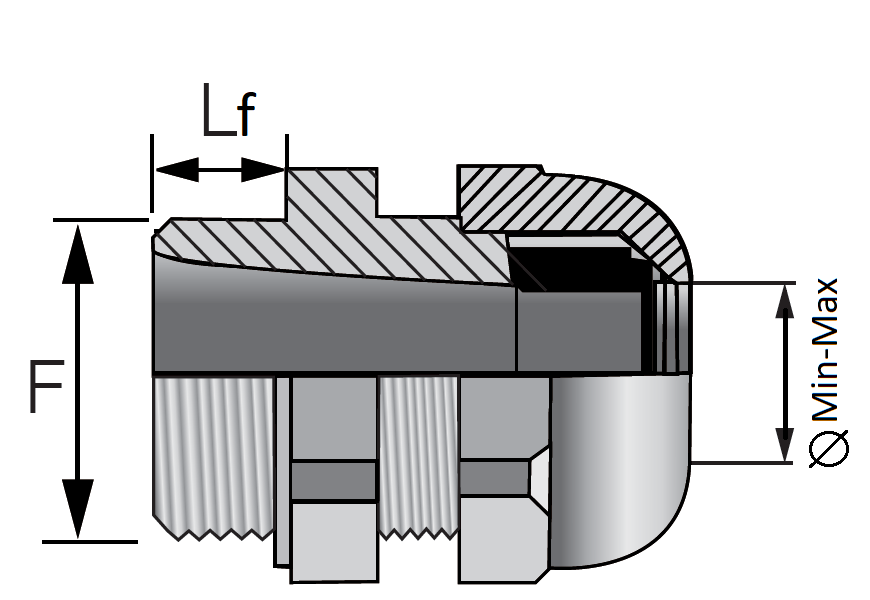

θ Min-Max – Range passaggio cavi
F – Tipo di filetto e Size del filetto
Lf – Lunghezza del filetto
Materiale: Nylon 6 V0(PA6 V0)
Color: Bianco
Filetto (F)
PG (DIN 40430)
Size (F)
PG7
Lf(mm)
11
θ min(mm)
3
θ max(mm)
6.5
Codice prodotto
42901
Filetto (F)
PG (DIN 40430)
Size (F)
PG7
Lf(mm)
11
θ min(mm)
3
θ max(mm)
6.5
Codice prodotto
42901N
Filetto (F)
PG (DIN 40430)
Size (F)
PG9
Lf(mm)
10.2
θ min(mm)
4
θ max(mm)
8
Codice prodotto
42902
Filetto (F)
PG (DIN 40430)
Size (F)
PG9
Lf(mm)
10.2
θ min(mm)
4
θ max(mm)
8
Codice prodotto
42902N
Filetto (F)
PG (DIN 40430)
Size (F)
PG11
Lf(mm)
12.3
θ min(mm)
5
θ max(mm)
10
Codice prodotto
42903
Filetto (F)
PG (DIN 40430)
Size (F)
PG11
Lf(mm)
12.3
θ min(mm)
5
θ max(mm)
10
Codice prodotto
42903N
Filetto (F)
PG (DIN 40430)
Size (F)
PG13,5
Lf(mm)
13
θ min(mm)
6
θ max(mm)
11
Codice prodotto
42904
Filetto (F)
PG (DIN 40430)
Size (F)
PG13,5
Lf(mm)
13
θ min(mm)
6
θ max(mm)
11
Codice prodotto
42904N
Filetto (F)
PG (DIN 40430)
Size (F)
PG16
Lf(mm)
13
θ min(mm)
9
θ max(mm)
13
Codice prodotto
42905
Filetto (F)
PG (DIN 40430)
Size (F)
PG16
Lf(mm)
13
θ min(mm)
9
θ max(mm)
13
Codice prodotto
42905N
Filetto (F)
PG (DIN 40430)
Size (F)
PG21
Lf(mm)
15.2
θ min(mm)
13
θ max(mm)
18
Codice prodotto
42906
Filetto (F)
PG (DIN 40430)
Size (F)
PG21
Lf(mm)
15.2
θ min(mm)
13
θ max(mm)
18
Codice prodotto
42906N
Filetto (F)
PG (DIN 40430)
Size (F)
PG29
Lf(mm)
14.5
θ min(mm)
17.5
θ max(mm)
25.5
Codice prodotto
42907
Filetto (F)
PG (DIN 40430)
Size (F)
PG29
Lf(mm)
14.5
θ min(mm)
17.5
θ max(mm)
25.5
Codice prodotto
42907N
Filetto (F)
PG (DIN 40430)
Size (F)
PG36
Lf(mm)
16.8
θ min(mm)
22
θ max(mm)
32
Codice prodotto
42908
Filetto (F)
PG (DIN 40430)
Size (F)
PG36
Lf(mm)
16.8
θ min(mm)
22
θ max(mm)
32
Codice prodotto
42908N
Filetto (F)
PG (DIN 40430)
Size (F)
PG42
Lf(mm)
16.8
θ min(mm)
32
θ max(mm)
38
Codice prodotto
42909
Filetto (F)
PG (DIN 40430)
Size (F)
PG42
Lf(mm)
16.8
θ min(mm)
32
θ max(mm)
38
Codice prodotto
42909N
Filetto (F)
PG (DIN 40430)
Size (F)
PG48
Lf(mm)
18
θ min(mm)
37
θ max(mm)
44
Codice prodotto
42910
Filetto (F)
PG (DIN 40430)
Size (F)
PG48
Lf(mm)
18
θ min(mm)
37
θ max(mm)
44
Codice prodotto
42910N
Filetto (F)
Metrico (ISO 965)
Size (F)
M12x1,5
Lf(mm)
11
θ min(mm)
3
θ max(mm)
6
Codice prodotto
42911
Filetto (F)
Metrico (ISO 965)
Size (F)
M12x1,5
Lf(mm)
11
θ min(mm)
3
θ max(mm)
6
Codice prodotto
42911N
Filetto (F)
Metrico (ISO 965)
Size (F)
M16x1,5
Lf(mm)
11
θ min(mm)
4
θ max(mm)
8
Codice prodotto
42912
Filetto (F)
Metrico (ISO 965)
Size (F)
M16x1,5
Lf(mm)
11
θ min(mm)
4
θ max(mm)
8
Codice prodotto
42912N
Filetto (F)
Metrico (ISO 965)
Size (F)
M20x1,5
Lf(mm)
12.7
θ min(mm)
7
θ max(mm)
12
Codice prodotto
42913
Filetto (F)
Metrico (ISO 965)
Size (F)
M20x1,5
Lf(mm)
12.7
θ min(mm)
7
θ max(mm)
12
Codice prodotto
42913N
Filetto (F)
Metrico (ISO 965)
Size (F)
M25x1,5
Lf(mm)
13
θ min(mm)
11
θ max(mm)
18
Codice prodotto
42914
Filetto (F)
Metrico (ISO 965)
Size (F)
M25x1,5
Lf(mm)
13
θ min(mm)
11
θ max(mm)
18
Codice prodotto
42914N
Filetto (F)
Metrico (ISO 965)
Size (F)
M32x1,5
Lf(mm)
14
θ min(mm)
12
θ max(mm)
21
Codice prodotto
42915
Filetto (F)
Metrico (ISO 965)
Size (F)
M32x1,5
Lf(mm)
14
θ min(mm)
12
θ max(mm)
21
Codice prodotto
42915N
Filetto (F)
Metrico (ISO 965)
Size (F)
M40x1,5
Lf(mm)
15
θ min(mm)
22
θ max(mm)
32
Codice prodotto
42916
Filetto (F)
Metrico (ISO 965)
Size (F)
M40x1,5
Lf(mm)
15
θ min(mm)
22
θ max(mm)
32
Codice prodotto
42916N
Filetto (F)
Metrico (ISO 965)
Size (F)
M50x1,5
Lf(mm)
16.5
θ min(mm)
30
θ max(mm)
38
Codice prodotto
42917
Filetto (F)
Metrico (ISO 965)
Size (F)
M50x1,5
Lf(mm)
16.5
θ min(mm)
30
θ max(mm)
38
Codice prodotto
42917N
Filetto (F)
Metrico (ISO 965)
Size (F)
M63x1,5
Lf(mm)
20
θ min(mm)
35
θ max(mm)
44
Codice prodotto
42918
Filetto (F)
Metrico (ISO 965)
Size (F)
M63x1,5
Lf(mm)
20
θ min(mm)
35
θ max(mm)
44
Codice prodotto
42918N
Settori di applicazione
Caratteristiche
Temperatura di esercizio: – 40 °C / + 100 °C
Grado di protezione IP: IP66/IP67/IP68 (5bar)
Materiale: Nylon 6 V0(PA6 V0)
Color: Bianco
Norma di riferimento: IEC / EN 62444, EN 50262
Resistenza alla trazione IEC / EN 62444: Ancoraggio del cavo per cavo non armato – Cable retention class B
