Pressacavo tipo AM PRM

Pressacavo con filetto maschio fisso IP66/IP67/IP68. Pressacavo metallico in ottone nichelato con filetto maschio fisso a bloccaggio meccanico che garantisce un’ottima resistenza alla trazione e ad ogni tipo di sollecitazione in ogni tipo di impiego. Il dado e il corpo sono in ottone nichelato, la rondella e’ in acciaio zincato (con spessore minimo di zinco di 2nm) e il gommino in elastomero termoindurente, garantisce un grado di protezione IP66 / IP67 / IP68. Disponibili nelle filettature METRICA ISO 965, GAS ISO 228 e PG DIN 40430.

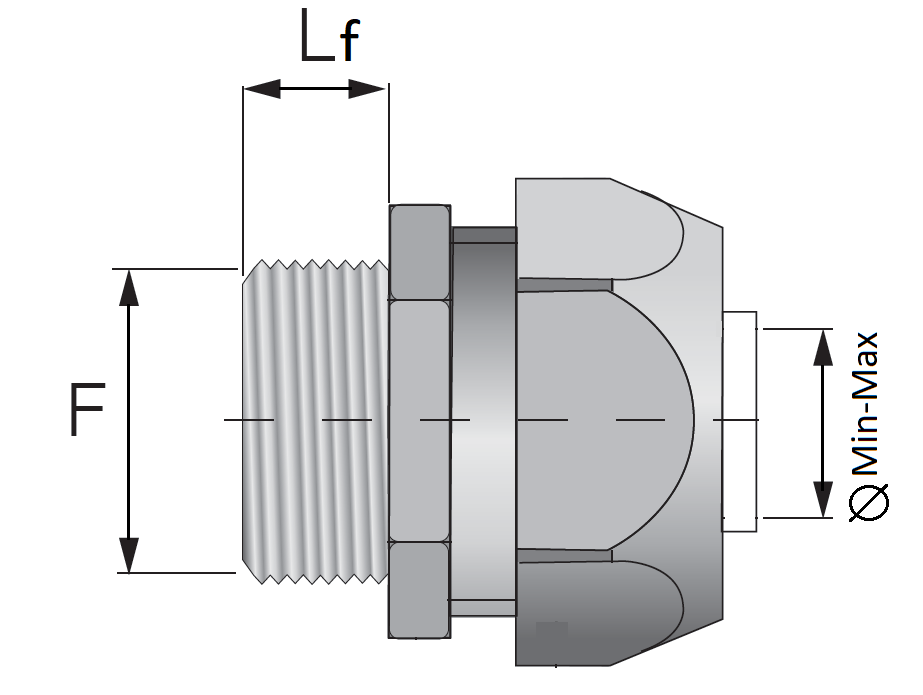

θ Min-Max – Range passaggio cavi
F – Tipo di filetto e Size del filetto
Lf – Lunghezza del filetto
Materiale: Ottone nichelato
Color: Nickel

Seleziona filetto (F)

Lf(mm)

Lf(mm)

θ min(mm)

θ min(mm)

θ max(mm)

θ max(mm)

Codice prodotto

CAD

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1/4”

Lf(mm)

9

θ min(mm)

5

θ max(mm)

8

Codice prodotto

51010

CAD

CAD 3D

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 3/8”

Lf(mm)

9

θ min(mm)

5

θ max(mm)

8

Codice prodotto

51011

CAD

CAD 3D

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 3/8”

Lf(mm)

9

θ min(mm)

8

θ max(mm)

11.5

Codice prodotto

51012

CAD

CAD 3D

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1/2”

Lf(mm)

9

θ min(mm)

8

θ max(mm)

11.5

Codice prodotto

51013

CAD

CAD 3D

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1/2”

Lf(mm)

9

θ min(mm)

7.5

θ max(mm)

13

Codice prodotto

51014

CAD

CAD 3D

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 3/4”

Lf(mm)

9

θ min(mm)

12.5

θ max(mm)

18

Codice prodotto

51015

CAD

CAD 3D

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1”

Lf(mm)

11

θ min(mm)

17.5

θ max(mm)

23

Codice prodotto

51016

CAD

CAD 3D

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1” 1/4

Lf(mm)

11

θ min(mm)

27.5

θ max(mm)

33

Codice prodotto

51017

CAD

CAD 3D

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 1” 1/2

Lf(mm)

14

θ min(mm)

30.5

θ max(mm)

36

Codice prodotto

51018

CAD

CAD 3D

Filetto (F)

GAS (ISO 228)

Size (F)

GAS 2”

Lf(mm)

14

θ min(mm)

43

θ max(mm)

49.5

Codice prodotto

51019

CAD

CAD 3D

Filetto (F)

PG (DIN 40430)

Size (F)

PG7

Lf(mm)

9

θ min(mm)

5

θ max(mm)

8

Codice prodotto

51020

CAD

CAD 3D

Filetto (F)

PG (DIN 40430)

Size (F)

PG9

Lf(mm)

9

θ min(mm)

5

θ max(mm)

8

Codice prodotto

51021

CAD

CAD 3D

Filetto (F)

PG (DIN 40430)

Size (F)

PG11

Lf(mm)

9

θ min(mm)

5

θ max(mm)

8

Codice prodotto

51022

CAD

CAD 3D

Filetto (F)

PG (DIN 40430)

Size (F)

PG13,5

Lf(mm)

9

θ min(mm)

5

θ max(mm)

8

Codice prodotto

51023

CAD

CAD 3D

Filetto (F)

PG (DIN 40430)

Size (F)

PG11

Lf(mm)

9

θ min(mm)

8

θ max(mm)

11.5

Codice prodotto

51024

CAD

CAD 3D

Filetto (F)

PG (DIN 40430)

Size (F)

PG13,5

Lf(mm)

9

θ min(mm)

8

θ max(mm)

11.5

Codice prodotto

51025

CAD

CAD 3D

Filetto (F)

PG (DIN 40430)

Size (F)

PG16

Lf(mm)

9

θ min(mm)

8

θ max(mm)

11.5

Codice prodotto

51026

CAD

CAD 3D

Filetto (F)

PG (DIN 40430)

Size (F)

PG13,5

Lf(mm)

9

θ min(mm)

7.5

θ max(mm)

13

Codice prodotto

51027

CAD

CAD 3D

Filetto (F)

PG (DIN 40430)

Size (F)

PG16

Lf(mm)

9

θ min(mm)

7.5

θ max(mm)

13

Codice prodotto

51028

CAD

CAD 3D

Filetto (F)

PG (DIN 40430)

Size (F)

PG21

Lf(mm)

9

θ min(mm)

12.5

θ max(mm)

18

Codice prodotto

51029

CAD

CAD 3D

Filetto (F)

PG (DIN 40430)

Size (F)

PG29

Lf(mm)

11

θ min(mm)

17.5

θ max(mm)

23

Codice prodotto

51030

CAD

CAD 3D

Filetto (F)

PG (DIN 40430)

Size (F)

PG36

Lf(mm)

11

θ min(mm)

27.5

θ max(mm)

33

Codice prodotto

51031

CAD

CAD 3D

Filetto (F)

PG (DIN 40430)

Size (F)

PG42

Lf(mm)

14

θ min(mm)

30.5

θ max(mm)

36

Codice prodotto

51032

CAD

CAD 3D

Filetto (F)

PG (DIN 40430)

Size (F)

PG48

Lf(mm)

14

θ min(mm)

43

θ max(mm)

49.5

Codice prodotto

51033

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

Lf(mm)

9

θ min(mm)

5

θ max(mm)

8

Codice prodotto

51040

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

Lf(mm)

9

θ min(mm)

8

θ max(mm)

11.5

Codice prodotto

51041

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

Lf(mm)

9

θ min(mm)

8

θ max(mm)

11.5

Codice prodotto

51042

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

Lf(mm)

9

θ min(mm)

7.5

θ max(mm)

13

Codice prodotto

51043

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

Lf(mm)

9

θ min(mm)

12.5

θ max(mm)

18

Codice prodotto

51044

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M32x1,5

Lf(mm)

11

θ min(mm)

17.5

θ max(mm)

23

Codice prodotto

51045

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M40x1,5

Lf(mm)

11

θ min(mm)

27.5

θ max(mm)

33

Codice prodotto

51046

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M50x1,5

Lf(mm)

14

θ min(mm)

30.5

θ max(mm)

36

Codice prodotto

51047

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M63x1,5

Lf(mm)

14

θ min(mm)

43

θ max(mm)

49.5

Codice prodotto

51048

CAD

CAD 3D

Filetto (F)

PG (DIN 40430)

Size (F)

PG11

Lf(mm)

9

θ min(mm)

7.5

θ max(mm)

13

Codice prodotto

51166

CAD

CAD 3D

Filetto (F)

PG (DIN 40430)

Size (F)

PG16

Lf(mm)

9

θ min(mm)

12.5

θ max(mm)

18

Codice prodotto

51168

CAD

CAD 3D

Filetto (F)

PG (DIN 40430)

Size (F)

PG21

Lf(mm)

11

θ min(mm)

17.5

θ max(mm)

23

Codice prodotto

51169

CAD

CAD 3D

Filetto (F)

PG (DIN 40430)

Size (F)

PG29

Lf(mm)

11

θ min(mm)

27.5

θ max(mm)

30

Codice prodotto

51170

CAD

CAD 3D

Filetto (F)

PG (DIN 40430)

Size (F)

PG36

Lf(mm)

14

θ min(mm)

30.5

θ max(mm)

36

Codice prodotto

51172

CAD

CAD 3D

Filetto (F)

PG (DIN 40430)

Size (F)

PG42

Lf(mm)

14

θ min(mm)

43

θ max(mm)

49.5

Codice prodotto

51174

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M12x1,5

Lf(mm)

9

θ min(mm)

5

θ max(mm)

8

Codice prodotto

51180

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M16x1,5

Lf(mm)

9

θ min(mm)

7.5

θ max(mm)

13

Codice prodotto

51182

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

Lf(mm)

9

θ min(mm)

7.5

θ max(mm)

13

Codice prodotto

51183

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M20x1,5

Lf(mm)

9

θ min(mm)

12.5

θ max(mm)

16

Codice prodotto

51184

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M25x1,5

Lf(mm)

11

θ min(mm)

17.5

θ max(mm)

21

Codice prodotto

51185

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M40x1,5

Lf(mm)

11

θ min(mm)

17.5

θ max(mm)

23

Codice prodotto

51186

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M40x1,5

Lf(mm)

14

θ min(mm)

30.5

θ max(mm)

36

Codice prodotto

51187

CAD

CAD 3D

Filetto (F)

Metrico (ISO 965)

Size (F)

M50x1,5

Lf(mm)

14

θ min(mm)

43

θ max(mm)

45

Codice prodotto

51188

CAD

CAD 3D

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

R 1/4”

Lf(mm)

11.5

θ min(mm)

5

θ max(mm)

8

Codice prodotto

51383

CAD

CAD 3D

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

R 3/8”

Lf(mm)

11.5

θ min(mm)

8

θ max(mm)

11.5

Codice prodotto

51384

CAD

CAD 3D

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

R 1/2”

Lf(mm)

15

θ min(mm)

7.5

θ max(mm)

13

Codice prodotto

51385

CAD

CAD 3D

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

R 3/4”

Lf(mm)

19

θ min(mm)

12.5

θ max(mm)

18

Codice prodotto

51386

CAD

CAD 3D

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

R 1”

Lf(mm)

19

θ min(mm)

17.5

θ max(mm)

23

Codice prodotto

51387

CAD

CAD 3D

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

R 1”1/4

Lf(mm)

21

θ min(mm)

27.5

θ max(mm)

33

Codice prodotto

51388

CAD

CAD 3D

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

R 1”1/2

Lf(mm)

21

θ min(mm)

30.5

θ max(mm)

36

Codice prodotto

51389

CAD

CAD 3D

Filetto (F)

GAS Conico (ISO 7-1)

Size (F)

R 2”

Lf(mm)

23

θ min(mm)

43

θ max(mm)

49.5

Codice prodotto

51390

CAD

CAD 3D

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 3/8”

Lf(mm)

11.5

θ min(mm)

5

θ max(mm)

8

Codice prodotto

51420

CAD

CAD 3D

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 3/8”

Lf(mm)

11.5

θ min(mm)

8

θ max(mm)

11.5

Codice prodotto

51421

CAD

CAD 3D

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1/2”

Lf(mm)

15

θ min(mm)

7.5

θ max(mm)

13

Codice prodotto

51422

CAD

CAD 3D

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 3/4”

Lf(mm)

19

θ min(mm)

12.5

θ max(mm)

18

Codice prodotto

51423

CAD

CAD 3D

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1”

Lf(mm)

19

θ min(mm)

17.5

θ max(mm)

23

Codice prodotto

51424

CAD

CAD 3D

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1”1/4

Lf(mm)

21

θ min(mm)

27.5

θ max(mm)

33

Codice prodotto

51425

CAD

CAD 3D

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 1”1/2

Lf(mm)

21

θ min(mm)

30.5

θ max(mm)

36

Codice prodotto

51426

CAD

CAD 3D

Filetto (F)

NPT (ANSI/ASME B1.20.1)

Size (F)

NPT 2”

Lf(mm)

23

θ min(mm)

43

θ max(mm)

49.5

Codice prodotto

51427

CAD

CAD 3D

Caratteristiche

Temperatura di esercizio: – 40 °C / + 105 °C
Grado di protezione IP: IP66/IP67/IP68
Materiale: Ottone nichelato
Color: Nickel
Norma di riferimento: IEC / EN 62444
Resistenza alla trazione IEC / EN 62444: Ancoraggio del cavo per cavo non armato – Cable retention class B
Resistenza all’urto IEC / EN 62444: 6 J
Caratteristiche elettriche: Continuità elettrica garantita
Resistenza alla corrosione: Ottimo

Controllo qualità

Prove di corrosione in atmosfere artificiali di nebbia salina, metodo di prova: UNI EN ISO 9227:2017 (NSS). Prove periodiche su ogni lotto di produzione relative a trazione (ancoraggio del cavo per cavo non armato - Classe B di ritenzione del cavo) e shore del gommino in accordo alla normativa EN / IEC 62444 su tutti i sistemi chiusi costituiti da pressacavi.

Certificazioni

Registration, Evaluation, Authorization and Restriction of Chemicals

Restriction of Hazardous Substances directive
