Pressacavi elettrici
Pressacavo tipo AM PRG
Pressacavo con filetto maschio girevole IP66/IP67/IP68. Pressacavo metallico in ottone con filetto maschio girevole a bloccaggio meccanico che garantisce un’ottima resistenza alla trazione e ad ogni tipo di in ottone, rondella acciaio zincato con spessore minimo dello zinco 2mm e il gommino in elastomero termoindurente che garantisce un grado di protezione IP66 / IP67 / IP68. Disponibili nelle filettature GAS ISO228, PG DIN 40430 e METRICA ISO 965.

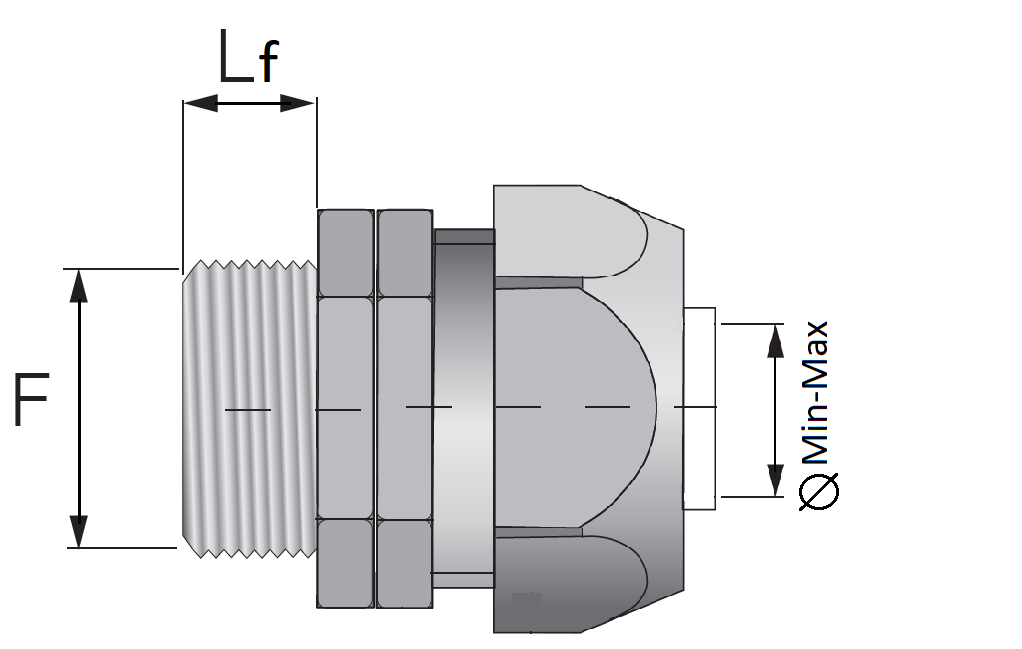

θ Min-Max – Range passaggio cavi
F – Tipo di filetto e Size del filetto
Lf – Lunghezza del filetto
Materiale: Ottone nichelato
Color: Nickel
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1/4”
Lf(mm)
9
θ min(mm)
5
θ max(mm)
8
Codice prodotto
51110
CAD
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 3/8”
Lf(mm)
9
θ min(mm)
8
θ max(mm)
10.5
Codice prodotto
51111
CAD
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1/2”
Lf(mm)
9
θ min(mm)
8
θ max(mm)
10.5
Codice prodotto
51112
CAD
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1/2”
Lf(mm)
9
θ min(mm)
7.5
θ max(mm)
13
Codice prodotto
51113
CAD
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 3/4”
Lf(mm)
9
θ min(mm)
12.5
θ max(mm)
18
Codice prodotto
51114
CAD
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1”
Lf(mm)
11
θ min(mm)
17.5
θ max(mm)
23
Codice prodotto
51115
CAD
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1” 1/4
Lf(mm)
11
θ min(mm)
27.5
θ max(mm)
30
Codice prodotto
51116
CAD
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 1” 1/2
Lf(mm)
14
θ min(mm)
30.5
θ max(mm)
36
Codice prodotto
51117
CAD
Filetto (F)
GAS (ISO 228)
Size (F)
GAS 2”
Lf(mm)
14
θ min(mm)
43
θ max(mm)
49.5
Codice prodotto
51118
CAD
Filetto (F)
PG (DIN 40430)
Size (F)
PG7
Lf(mm)
9
θ min(mm)
5
θ max(mm)
8
Codice prodotto
51120
CAD
Filetto (F)
PG (DIN 40430)
Size (F)
PG11
Lf(mm)
9
θ min(mm)
8
θ max(mm)
10.5
Codice prodotto
51121
CAD
Filetto (F)
PG (DIN 40430)
Size (F)
PG13,5
Lf(mm)
9
θ min(mm)
8
θ max(mm)
10.5
Codice prodotto
51122
CAD
Filetto (F)
PG (DIN 40430)
Size (F)
PG13,5
Lf(mm)
9
θ min(mm)
7.5
θ max(mm)
13
Codice prodotto
51123
CAD
Filetto (F)
PG (DIN 40430)
Size (F)
PG16
Lf(mm)
9
θ min(mm)
7.5
θ max(mm)
13
Codice prodotto
51124
CAD
Filetto (F)
PG (DIN 40430)
Size (F)
PG21
Lf(mm)
9
θ min(mm)
12.5
θ max(mm)
18
Codice prodotto
51125
CAD
Filetto (F)
PG (DIN 40430)
Size (F)
PG29
Lf(mm)
11
θ min(mm)
17.5
θ max(mm)
23
Codice prodotto
51126
CAD
Filetto (F)
PG (DIN 40430)
Size (F)
PG36
Lf(mm)
11
θ min(mm)
27.5
θ max(mm)
30
Codice prodotto
51127
CAD
Filetto (F)
PG (DIN 40430)
Size (F)
PG42
Lf(mm)
14
θ min(mm)
30.5
θ max(mm)
36
Codice prodotto
51128
CAD
Filetto (F)
PG (DIN 40430)
Size (F)
PG48
Lf(mm)
14
θ min(mm)
43
θ max(mm)
49.5
Codice prodotto
51129
CAD
Filetto (F)
Metrico (ISO 965)
Size (F)
M12x1,5
Lf(mm)
9
θ min(mm)
5
θ max(mm)
8
Codice prodotto
51130
CAD
Filetto (F)
Metrico (ISO 965)
Size (F)
M16x1,5
Lf(mm)
9
θ min(mm)
8
θ max(mm)
10.5
Codice prodotto
51131
CAD
Filetto (F)
Metrico (ISO 965)
Size (F)
M20x1,5
Lf(mm)
9
θ min(mm)
8
θ max(mm)
10.5
Codice prodotto
51132
CAD
Filetto (F)
Metrico (ISO 965)
Size (F)
M20x1,5
Lf(mm)
9
θ min(mm)
7.5
θ max(mm)
13
Codice prodotto
51133
CAD
Filetto (F)
Metrico (ISO 965)
Size (F)
M25x1,5
Lf(mm)
9
θ min(mm)
12.5
θ max(mm)
18
Codice prodotto
51134
CAD
Filetto (F)
Metrico (ISO 965)
Size (F)
M32x1,5
Lf(mm)
11
θ min(mm)
17.5
θ max(mm)
23
Codice prodotto
51135
CAD
Filetto (F)
Metrico (ISO 965)
Size (F)
M40x1,5
Lf(mm)
11
θ min(mm)
27.5
θ max(mm)
30
Codice prodotto
51136
CAD
Filetto (F)
Metrico (ISO 965)
Size (F)
M50x1,5
Lf(mm)
14
θ min(mm)
30.5
θ max(mm)
36
Codice prodotto
51137
CAD
Filetto (F)
Metrico (ISO 965)
Size (F)
M63x1,5
Lf(mm)
14
θ min(mm)
43
θ max(mm)
49.5
Codice prodotto
51138
CAD
Settori di applicazione
Caratteristiche
Temperatura di esercizio: – 40 °C / + 105 °C
Grado di protezione IP: IP66/IP67/IP68
Materiale: Ottone nichelato
Color: Nickel
Norma di riferimento: IEC / EN 62444
Resistenza alla trazione IEC / EN 62444: Ancoraggio del cavo per cavo non armato – Cable retention class B
Resistenza all’urto IEC / EN 62444: 6 J
Caratteristiche elettriche: Continuità elettrica garantita
Resistenza alla corrosione: Ottimo
Controllo qualità
Prove di corrosione in atmosfere artificiali di nebbia salina, metodo di prova: UNI EN ISO 9227:2017 (NSS). Prove periodiche su ogni lotto di produzione relative a trazione (ancoraggio del cavo per cavo non armato - Classe B di ritenzione del cavo) e shore del gommino in accordo alla normativa EN / IEC 62444 su tutti i sistemi chiusi costituiti da pressacavi.
Certificazioni
Registration, Evaluation, Authorization and Restriction of Chemicals
Restriction of Hazardous Substances directive
