Guaina flessibile tipo GARIXX

Guaina flessibile in INOX AISI 316L ad aggraffatura rinforzata IP50. Molto indicata ove sia richiesta una elevata flessibilita’ unitamente ad una buona resistenza meccanica alla trazione, alla torsione, alla compressione e alla corrosione, non propagante la fiamma secondo le NORME EN IEC 61386. Oltre alla norma EN IEC 61386 soddisfa i requisiti delle norme: BS EN 61386 -2 -3 e BS 731 Parte 1.

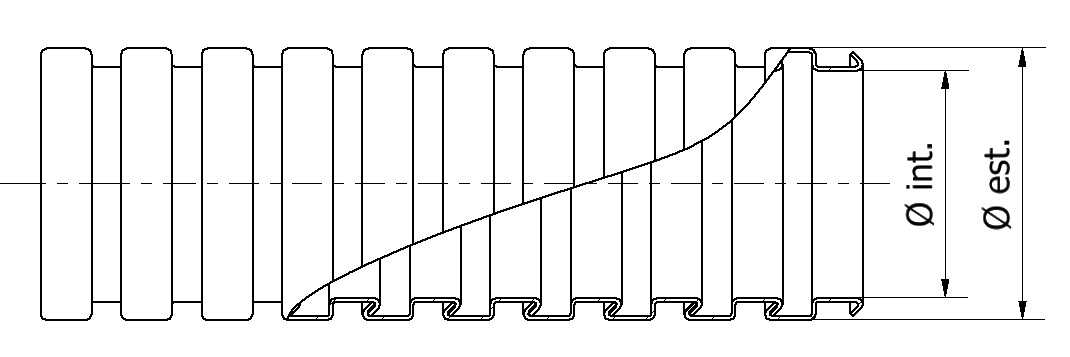

θ int.- Diametro interno della guaina
θ est.- Diametro esterno della guaina
Materiale: Acciaio INOX 316L

θ int(mm)

θ int(mm)

θ est(mm)

θ est(mm)

Colore

Colore

Codice prodotto

CAD

θ int(mm)

10

θ est(mm)

13

Colore

Acciaio

Codice prodotto

GARIXX 210

CAD

CAD 3D

θ int(mm)

12

θ est(mm)

15

Colore

Acciaio

Codice prodotto

GARIXX 212

CAD

CAD 3D

θ int(mm)

15.5

θ est(mm)

18.5

Colore

Acciaio

Codice prodotto

GARIXX 216

CAD

CAD 3D

θ int(mm)

20.5

θ est(mm)

23.5

Colore

Acciaio

Codice prodotto

GARIXX 221

CAD

CAD 3D

θ int(mm)

26.5

θ est(mm)

29.5

Colore

Acciaio

Codice prodotto

GARIXX 227

CAD

CAD 3D

θ int(mm)

34.5

θ est(mm)

38.1

Colore

Acciaio

Codice prodotto

GARIXX 235

CAD

CAD 3D

θ int(mm)

39.5

θ est(mm)

43.1

Colore

Acciaio

Codice prodotto

GARIXX 240

CAD

CAD 3D

θ int(mm)

50.5

θ est(mm)

54.1

Colore

Acciaio

Codice prodotto

GARIXX 250

CAD

CAD 3D

Caratteristiche

Temperatura di esercizio: – 45 °C / + 250 °C
Grado di protezione IP: IP50
Materiale: Acciaio INOX 316L
Color: Acciaio
Norma di riferimento: EN IEC 61386
Codici di classificazione EN IEC 61386: 4 4 5 6
Resistenza alla trazione: 1000 N
Resistenza alla compressione: 1250 N
Resistenza all’urto: 6 J
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Caratteristiche elettriche: Continuità elettrica garantita
Resistenza alla corrosione: Ottima resistenza

Controllo qualità

Prove di corrosione in atmosfere artificiali di nebbia salina, metodo di prova: UNI EN ISO 9227:2017 (NSS). Prove periodiche su ogni lotto di produzione relative a trazione a 1000 N e compressione a 1250 N in accordo alla normativa EN IEC 61386 su tutti i sistemi chiusi costituiti da guaine e raccordi e raccordi pressacavi.

Certificazioni

Registration, Evaluation, Authorization and Restriction of Chemicals

Restriction of Hazardous Substances directive
