Guaine metalliche

Guaina flessibile tipo DMT EMP

Guaina flessibile in acciaio zincato in PVC grigio di sottile spessore intrecciato in rame (EMC) IP67. Guaina flessibile in acciaio zincato a caldo, ad aggraffatura rinforzata, ricoperto prima in PVC grigio di sottile spessore aspirato sull’anima metallica, poi con trecciatura in RAME zincato, appositamente studiata per garantire la schermatura dalle interferenze provocate da un campo elettromagnetico, trova la sua applicazione ovunque ci sia l’esigenza di proteggere delle apparecchiature dalle interferenze elettromagnetiche (EMC), secondo le direttive europee sulla compatibilita’ elettromagnetica EMC 89/336 EEC su impianti ove sia prevista la presenza di scintillii e scorie incandescenti. Ha una buona resistenza meccanica alla trazione, alla torsione e alla compressione. Buona resistenza agli olii, all’invecchiamento e agli acidi generalmente usati nelle industrie, non propagante la fiamma secondo le NORME EN IEC 61386. Oltre alla norma EN IEC 61386 soddisfa i requisiti delle norme: BS EN 61386 -2 -3 e BS 731 Parte 1.

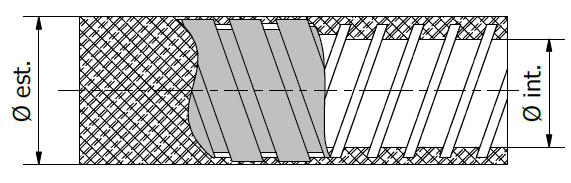

θ int.- Diametro interno della guaina
θ est.- Diametro esterno della guaina
Materiale: Guaina in acciaio zincato caldo e ricoperto in PVC di sottile spessore aspirate con trecciatura in rame

θ int(mm)

θ int(mm)

θ est(mm)

θ est(mm)

Colore

Colore

Codice prodotto

CAD

θ int(mm)

10

θ est(mm)

15

Colore

Marrone rossastro

Codice prodotto

DMT 210 EMP

CAD

CAD 3D

θ int(mm)

12

θ est(mm)

17.5

Colore

Marrone rossastro

Codice prodotto

DMT 212 EMP

CAD

CAD 3D

θ int(mm)

15.5

θ est(mm)

21

Colore

Marrone rossastro

Codice prodotto

DMT 216 EMP

CAD

CAD 3D

θ int(mm)

20.5

θ est(mm)

26.5

Colore

Marrone rossastro

Codice prodotto

DMT 221 EMP

CAD

CAD 3D

θ int(mm)

26.5

θ est(mm)

32.5

Colore

Marrone rossastro

Codice prodotto

DMT 227 EMP

CAD

CAD 3D

θ int(mm)

34.5

θ est(mm)

42.5

Colore

Marrone rossastro

Codice prodotto

DMT 235 EMP

CAD

CAD 3D

θ int(mm)

39.5

θ est(mm)

47.5

Colore

Marrone rossastro

Codice prodotto

DMT 240 EMP

CAD

CAD 3D

θ int(mm)

50.5

θ est(mm)

57.5

Colore

Marrone rossastro

Codice prodotto

DMT 250 EMP

CAD

CAD 3D

Caratteristiche

Temperatura di esercizio: – 15 °C / + 80 °C
Grado di protezione IP: IP67
Materiale: Guaina in acciaio zincato caldo e ricoperto in PVC di sottile spessore aspirate con trecciatura in rame
Color: Marrone rossastro
Norma di riferimento: EN IEC 61386
Codici di classificazione EN IEC 61386: 4 4 3 1
Resistenza alla trazione: 1000 N
Resistenza alla compressione: 1250 N
Resistenza all’urto: 6 J
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Caratteristiche elettriche: Continuità elettrica garantita
Elettromagnetiche (EMC): Si
Resistenza alla corrosione: Ottima resistenza

Controllo qualità

Prove di corrosione in atmosfere artificiali di nebbia salina, metodo di prova: UNI EN ISO 9227:2017 (NSS). Prove periodiche su ogni lotto di produzione relative a trazione a 1000 N e compressione a 1250 N in accordo alla normativa EN IEC 61386 su tutti i sistemi chiusi costituiti da guaine e raccordi e raccordi pressacavi.

Certificazioni

Registration, Evaluation, Authorization and Restriction of Chemicals

Restriction of Hazardous Substances directive

Standard per la sicurezza dell'infiammabilità delle materie plastiche
