Guaine in nylon e PVC

Guaina flessibile corrugata tipo PA6V2 HCF HCC

Guaina flessibile corrugata IP66/IP67/IP68/IP69. La guaina corrugata PA6V2-HCF-HCC e’ realizzata in poliammide 6 (PA6 MOD BS) appositamente modificato in conformita’ con le norme EN IEC 61386-2-3. Utilizzabile soprattutto per applicazioni statiche e soggette a movimenti frequenti esposte a pesanti forze d’urto e di compressione. L’autoestinguenza del materiale lo rende adeguato per applicazioni che richiedono prestazioni elevate nel settore della costruzione di macchine, navi e nel settore delle energie rinnovabili. Il prodotto presenta un’ottima resistenza meccanica agli urti fisici, soprattutto in ambienti freddi e secchi. Il materiale e’ autoestinguente e privo di sostanze alogene e cadmio. Resistente ad alte e basse temperature, con range da – 45°C a +105°C. Autoestinguente e non propagante la fiamma rispettivamente secondo UL 1696 e EN IEC 61386, oltre alla norma EN IEC 61386 soddisfa i requisiti delle norme: BS EN 61386 -2 -3 e BS 731 Parte 1.

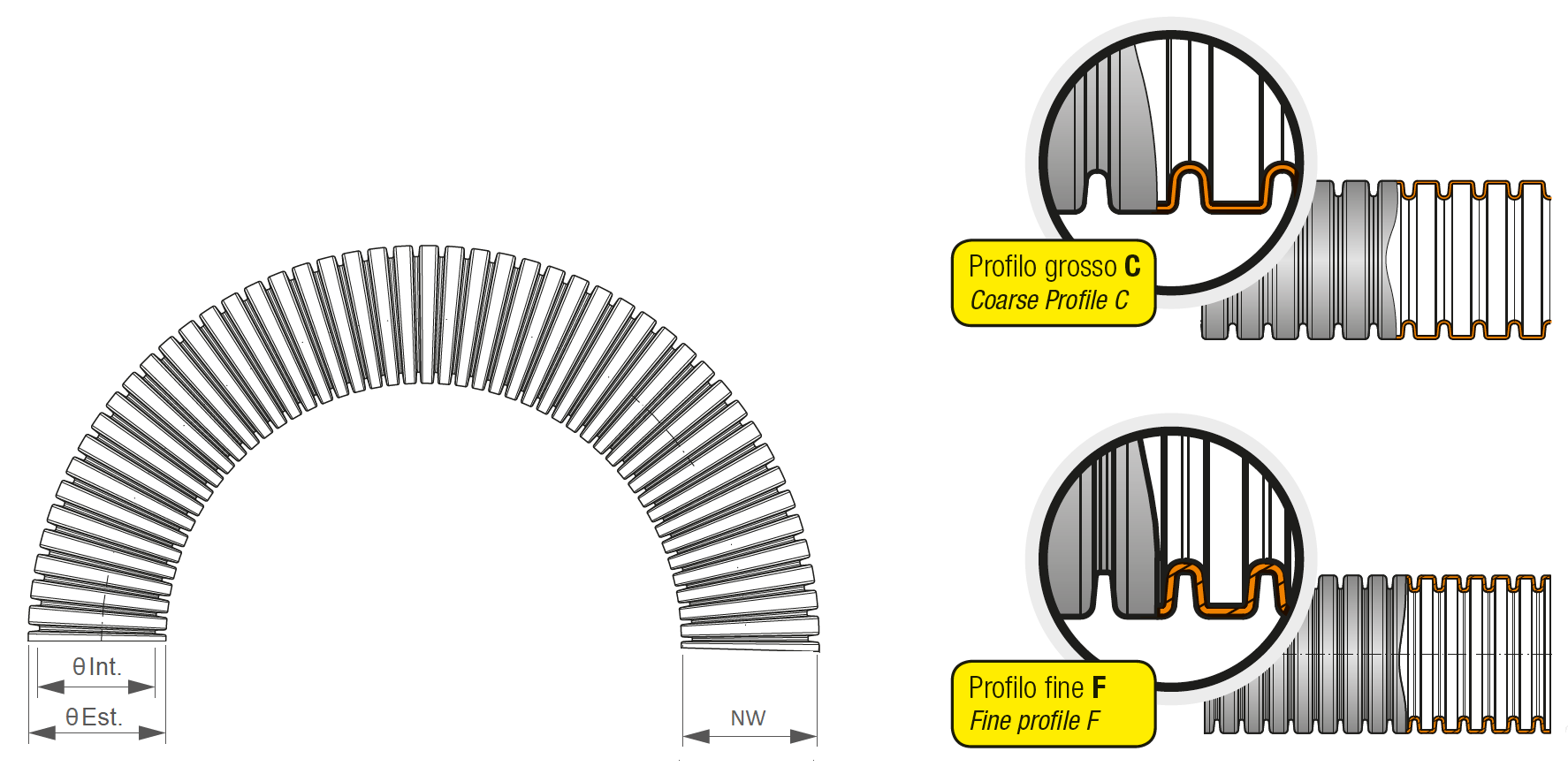

θ int.- Diametro interno della guaina
θ est.- Diametro esterno della guaina
NW – Diametro nominale della guaina
Materiale: Poliammide 6 MOD BS C (PA6 MOD BS C)
Color: Nero

θ int(mm)

θ int(mm)

θ est(mm)

θ est(mm)

Colore

Colore

NW(mm)

NW(mm)

Codice prodotto

θ int(mm)

16.1

θ est(mm)

21.1

Colore

Nero

NW(mm)

17

Codice prodotto

PA6V2-HCC-17B

θ int(mm)

22

θ est(mm)

28.5

Colore

Nero

NW(mm)

23

Codice prodotto

PA6V2-HCC-23B

θ int(mm)

28.3

θ est(mm)

34.7

Colore

Nero

NW(mm)

29

Codice prodotto

PA6V2-HCC-29B

θ int(mm)

35.8

θ est(mm)

42.3

Colore

Nero

NW(mm)

36

Codice prodotto

PA6V2-HCC-36B

θ int(mm)

46.7

θ est(mm)

54.2

Colore

Nero

NW(mm)

48

Codice prodotto

PA6V2-HCC-48B

θ int(mm)

6.2

θ est(mm)

10

Colore

Nero

NW(mm)

7

Codice prodotto

PA6V2-HCF-07B

θ int(mm)

9.6

θ est(mm)

12.8

Colore

Nero

NW(mm)

10

Codice prodotto

PA6V2-HCF-10B

θ int(mm)

12

θ est(mm)

15.7

Colore

Nero

NW(mm)

12

Codice prodotto

PA6V2-HCF-12B

Caratteristiche

Temperatura di esercizio: – 50 °C / + 105 °C
Temperatura (Breve periodo) IS FIP: 150°C (500h), 165°C (100h)
Grado di protezione IP: IP66/IP67/IP68/IP69
Materiale: Poliammide 6 MOD BS C (PA6 MOD BS C)
Color: Nero
Norma di riferimento: EN IEC 61386-23, UL 1696
Codici di classificazione EN IEC 61386: 2 4 5 3
Resistenza alla compressione: 320 N
Resistenza all’urto: 6 J
Resistenza all’urto a -45°C: 2 J
Resistenza alla trazione IEC EN 61386 (Da NW 17 mm): 500 N
Resistenza alla trazione IEC EN 61386 (NW 7, 10,12 mm): 200 N
Privo di alogeni-cadmio: Si
Classe di reazione al fuoco UL 1696: Si
Caratteristica di reazione al fuoco UL94: V2
Autoestinguenza FMVSS 302: SI
Prova del filo incandescente CEI 60695: 850 °C
Diffusione fiamma EN IEC 61386: Non propagante fiamma
UV e invecchiamento IS FIP: Discreto (5-10 anni)

Controllo qualità

Prove di resistenza a trazione tra guaina e raccordo e di resistenza alla compressione in accordo alla normativa EN IEC 61386.

Certificazioni

Registration, Evaluation, Authorization and Restriction of Chemicals

Resistenza alle radiazioni UV

Restriction of Hazardous Substances directive
