Compensatore di dilatazione

Raccordo as inenesto rapido ad espansione termica lineare tubo (Compensatori di dilatazione) IP67. Raccordi ad innesto rapido per il collegamento di due tubi rigidi ZINCATI TZR o INOX TXR. Compensano la dilatazione che si genera dalle escursioni termiche. La grandezza di dilatazione termica lineare non e’ significativa e rilevante per questa tipologia di impianti. Tuttavia se si considerano impianti di lunghezze rilevanti il problema si potrebbe manifestare con l’incurvatura dei tubi tra i punti di fissaggio. Tutta la nostra raccorderia i viene sottoposta alla prova di corrosione in nebbia salina neutra secondo le norme UNI ISO 9227 e alla prova di corrosione in atmosfera umida costante secondo le norme DIN 50017SK. Nessun segno di corrosione si e’ verificato dopo le prove. Certificato e sottoposto al periodico controllo del marchio di qualita’ IMQ.

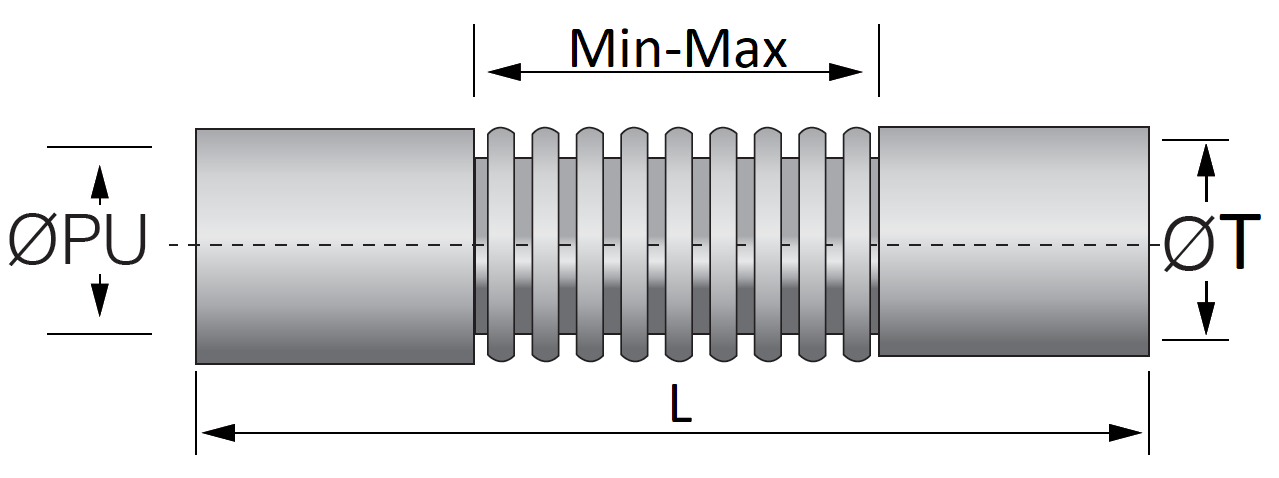

θ T- Diametro del tubo
θ PU – Massimo passaggio cavi
Min-Max – Lunghezza di allungamento e contrazione del raccordo per tubo
L – Lunghezza del raccordo
Materiale: Ottone nichelato
Color: Nickel

θ PU(mm)

θ PU(mm)

L(mm)

L(mm)

θ T(mm)

θ T(mm)

Max(mm)

Max(mm)

Min(mm)

Min(mm)

Codice prodotto

CAD

θ PU(mm)

12.5

L(mm)

140

θ T(mm)

16

Max(mm)

25

Min(mm)

12.5

Codice prodotto

57516

CAD

CAD 3D

θ PU(mm)

16.5

L(mm)

150

θ T(mm)

20

Max(mm)

29

Min(mm)

14.5

Codice prodotto

57520

CAD

CAD 3D

θ PU(mm)

22

L(mm)

163

θ T(mm)

25

Max(mm)

31

Min(mm)

15.5

Codice prodotto

57525

CAD

CAD 3D

θ PU(mm)

28

L(mm)

180

θ T(mm)

32

Max(mm)

38

Min(mm)

19

Codice prodotto

57532

CAD

CAD 3D

θ PU(mm)

35

L(mm)

210

θ T(mm)

40

Max(mm)

46

Min(mm)

23

Codice prodotto

57540

CAD

CAD 3D

θ PU(mm)

45

L(mm)

250

θ T(mm)

50

Max(mm)

52

Min(mm)

26

Codice prodotto

57550

CAD

CAD 3D

Caratteristiche

Temperatura di esercizio: – 40 °C / + 105 °C
Grado di protezione IP: IP66/IP67
Materiale: Ottone nichelato
Color: Nickel
Norma di riferimento: EN IEC 61386-1,21
Resistenza alla trazione: 1000 N
Resistenza all’urto: 6 J
Autoestinguenza EN IEC 61386: Non propagante la fiamma
Caratteristiche elettriche: Continuità elettrica garantita
Resistenza alla corrosione: Ottimo

Controllo qualità

Prove di corrosione in atmosfere artificiali di nebbia salina, metodo di prova: UNI EN ISO 9227:2017 (NSS). Prove periodiche su ogni lotto di produzione relative a trazione a 1000 N e compressione a 1250 N in accordo alla normativa EN IEC 61386 su tutti i sistemi chiusi costituiti da guaine e raccordi e raccordi pressacavi.
